Шариковый подшипник 7200 CD/HCP4A
Подшипник 7200 CD/HCP4A — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 7200, размер 10*30*9 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 10 мм
Наружный диаметр: 30 мм
Ширина: 9 мм
Масса: 0.029 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

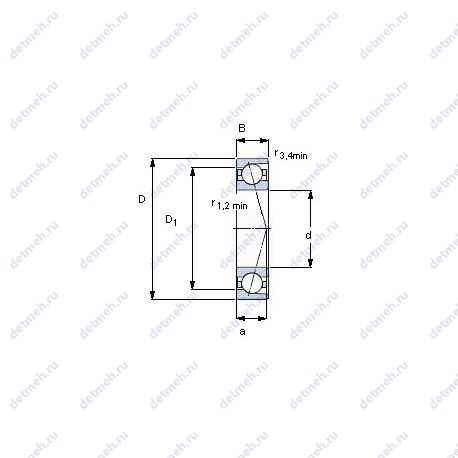

Таблица размеров и характеристик подшипника 7200 CD/HCP4A
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (D2): 24.3 мм.
- Размер (d1): 17.3 мм.
- Размер сопряженных деталей (db min): 14.2
- Размер (r3 min.): 0.3 мм.
- Размер (r4 min.): 0.3 мм.
- Размер сопряженных деталей (rb max.): 0.3
- Размер сопряженных деталей (da min.): 14.2
- Размер (d2): 17.3 мм.
- Размер (dh): 18.3 мм.
- Размер сопряженных деталей (Db max): 27.6
- Pu (N) Предел усталостной прочности: 93
- ДС grease об/мин Достижимые скорости. смазывание пластичн: 70000
- ДС oil об/мин Достижимые скорости. точечное смазывание: 100000
- Грузоподъемность динамическая: 4.49 кн
- Размеры. мм: 10x30x9
- Граничная нагрузка по усталости (Pu): 0.08
- Количество дорожек качения: 1
- Уплотнение: нет
- Размер (D1): 23.1 мм.
- Размер (r1 min.): 0.6 мм
- Размер (r2 min.): 0.6 мм
- Размер сопряженных деталей (Da max.): 25.8
- Размер сопряженных деталей (ra max.): 0.6
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 70 000 об/мин
- Частота вращения предельная при жидкой смазке: 100 000 об/мин
- Co (kN) Грузоподъемность статическая: 2.6
- C (kN) Грузоподъемность динамическая: 5.4
- Грузоподъемность статическая: 1.93 кн
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: шарики
- Обозначение: 7200 cd/hcp4a
- Основной тип: шариковый радиально-упорный
Исходные данные для расчета:
- Расчетный коэффициент (f0): 8.8
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 10
- D (мм) Наружный диаметр: 30
- m (кг) Масса: 0.025
- В (мм) Ширина: 9
- Внутренний диаметр: 10 мм
- Внешний диаметр: 30 мм
- Высота. мм: 9
- Ширина наружной обоймы (C): 9 мм
- Масса: 0.029 кг
- Ширина (высота) (B): 9 мм.
В таблице приведены основные размеры подшипника 7200 CD/HCP4A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7200 CD/HCP4A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7200 | Основное исполнение. | 10 | 30 | 9 | 0.031 |
| 7200B | Угол контакта 40°. | 10 | 30 | 9 | 0.032 |
| 7200C | Угол контакта 15°. | 10 | 30 | 9 | 0.032 |
| 7200AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 10 | 30 | 9 | 0.034 |
| 7200DF | Механически обработанный сепаратор из стали или специального чугуна. | 10 | 30 | 18 | 0.058 |
| 7200BG | Универсальный подшипник. | 10 | 30 | 9 | 0.03 |
| 7200DT | Механически обработанный сепаратор из текстолита. | 10 | 30 | 18 | 0.058 |
| 7200DB | Угол контакта 40°. | 10 | 30 | 9 | 0.058 |
| S7200B | Керамический материал. | 10 | 30 | 9 | 0.03 |
| 7200 A | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 9 | 0.032 |
| 7200CPA | Угол контакта 15 градусов. | 10 | 30 | 9 | 0.031 |
| 7200BDF | Механически обработанный сепаратор из стали или специального чугуна. Угол контакта 40°. | 10 | 30 | 18 | 0.064 |
| 7200CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 10 | 30 | 18 | 0.064 |
| NC7200V | Бессепараторный подшипник. | 10 | 30 | 9 | 0 |
| 7200BDT | Механически обработанный сепаратор из текстолита. Угол контакта 40°. | 10 | 30 | 18 | 0.064 |
| 7200CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 10 | 30 | 18 | 0.064 |
| 7200CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 10 | 30 | 18 | 0.064 |
| 7200BDB | Угол контакта 40°. | 10 | 30 | 18 | 0.064 |
| 7200 ADB | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 18 | 0.064 |
| 7200 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 10 | 30 | 18 | 0.064 |
| 7200 ADT | Механически обработанный сепаратор из текстолита. | 10 | 30 | 18 | 0.064 |
| 7200 BEP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. | 10 | 30 | 9 | 0.03 |
| 7200CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 10 | 30 | 9 | 0.032 |
| 7200B-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 10 | 30 | 9 | 0.03 |
| 7200 B-UO | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 18 | 0.064 |
| 7200-B-JP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Клетка из листовой стали. | 10 | 30 | 9 | 0.033 |
| 7200 A-UD | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 18 | 0.064 |
| 7200 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 10 | 30 | 18 | 0.064 |
| 7200 A-UO | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 18 | 0.064 |
| 7200 C-UO | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 18 | 0.064 |
| 7200 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 10 | 30 | 18 | 0.064 |
| 7200 B-UD | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 18 | 0.064 |
| 7200 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 10 | 30 | 18 | 0.064 |
| 7200 C-UD | Шариковый радиально-упорный подшипник, однорядный. | 10 | 30 | 18 | 0.064 |
| 7200-B-TVP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 10 | 30 | 9 | 0.032 |
| 7200 CTBP4 | Механически обработанный сепаратор из текстолита. | 10 | 30 | 9 | 0.03 |
| 7200A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 10 | 30 | 9 | 0.032 |
| 7200 ATBP4 | Механически обработанный сепаратор из текстолита. | 10 | 30 | 9 | 0.03 |
| 7200 BECBP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 10 | 30 | 9 | 0.03 |
| 7200 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 10 | 30 | 9 | 0.032 |
Модификации подшипника 7200 CD/HCP4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| QJ200 | 10 | 30 | 9 | |||
| 5S-BNT200 | 10 | 30 | 9 | |||
| BNT200 | 10 | 30 | 9 | |||
| E 210/NS 7CE1 | 10 | 30 | 9 | |||
| E 210 7CE3 | 10 | 30 | 9 | |||
| E 210 7CE1 | 10 | 30 | 9 | |||
| E 210/S/NS 7CE1 | 10 | 30 | 9 | |||
| E 210/S/NS/S 7CE1 | 10 | 30 | 9 | |||
| E 210/S/NS/S 7CE3 | 10 | 30 | 9 | |||
| E 210/S/S 7CE1 | 10 | 30 | 9 | |||
| E 210/NS 7CE3 | 10 | 30 | 9 | |||
| E 210/S 7CE3 | 10 | 30 | 9 | |||
| E 210/S 7CE1 | 10 | 30 | 9 | |||
| E 210/S/NS 7CE3 | 10 | 30 | 9 | |||
| E 210/S/S 7CE3 | 10 | 30 | 9 | |||
| E2.6200-2Z | 10 | 30 | 9 | |||
| E2.6200-2Z/C3 | 10 | 30 | 9 |
