Шариковый подшипник 71972 CDMA/HCP4A

Подшипник 71972 CDMA/HCP4A — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 71972, размер 360*480*56 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 360 мм
Наружный диаметр: 480 мм
Ширина: 56 мм
Масса: 22.632 кг

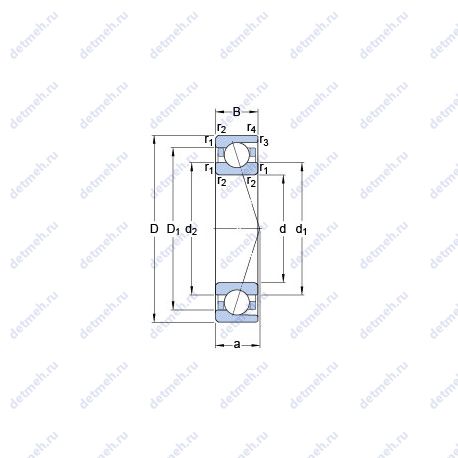

Подшипник 71972 CDMA/HCP4A чертеж — Чертеж подшипника 71972 CDMA/HCP4A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс CD — Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15° Суффикс A — Угол контакта 30°

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 71972 CDMA/HCP4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент f1 - 1;
Расчетный коэффициент f - 1.29;
Расчетный коэффициент f2A - 1;
Расчетный коэффициент f2B - 1.07;
Расчетный коэффициент f2C - 1.12;
Расчетный коэффициент fHC - 1.04;
Расчетный коэффициент f2D - 1.18;
Расчетный коэффициент (f0) - 16.7;

Прочие характеристики:

da min. - 373 мм;
dn - 407 мм;
количество смазки Gref - 313 cm³;
Db max. - 474 мм;
Диаметр шарика Dw - 38.1 мм;
Количество шариков z - 30;
Преднатяг класса A GA - 1460 н;
Преднатяг класса B GB - 2920 н;
Преднатяг класса C GC - 5840 н;
d2 - 397 мм;
Преднатяг класса A - 343 н/мкм;
Преднатяг класса B - 466 н/мкм;
Преднатяг класса C - 653 н/мкм;
Preload class D GD - 11680 н;
Preload class D - 947 н/мкм;
Размеры. мм - 480x360x56;
Граничная нагрузка по усталости (Pu) - 14.6 кн;
Размер (D1) - 443 мм;
Размер сопряженных деталей (ra max.) - 2.5 мм;
Размер (d1) - 397 мм;
r1.2 min. - 3 мм;
r3.4 min. - 1.1 мм;
Размер (a) - 84.5 мм;
Размер сопряженных деталей (db min) - 373 мм;
Da max. - 465 мм;
rb max. - 1 мм;

Пропускная способность:

Максимальная частота вращения в консистентной смазке - 3400 об/мин;
Максимальная частота вращения в воздушно-масляной смазке - 4800 мм/мин;
Динамическая грузоподъемность (C) - 397 кн;
Статическая грузоподъемность (C0) - 710 кн;

Классификация:

Тела качения - шарики;
Обозначение - 71972 cdma/hcp4a;
Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;

Габаритные и посадочные размеры:

Внутренний диаметр - 480 мм;
Внешний диаметр - 360 мм;
Высота. мм - 56;
Масса - 22.632 кг;
Наружный диаметр (D) - 480 мм;
Внутренний диаметр (d) - 360 мм;
Ширина (высота) (B) - 56 мм;

В таблице приведены основные размеры подшипника 71972 CDMA/HCP4A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 71972 CDMA/HCP4A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
71972 B	Шариковый радиально-упорный подшипник, однорядный.	360	480	56	28.5
71972 A	Шариковый радиально-упорный подшипник, однорядный.	360	480	56	23.9
71972 C	Шариковый радиально-упорный подшипник, однорядный.	360	480	56	23.9
71972 BM	Шариковый радиально-упорный подшипник, однорядный.	360	480	56	28.5
71972 AMB	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	360	480	56	28.5
71972 ACMB	Однорядный с углом контакта 25°.	360	480	56	28.5
71972 ATBP4	Механически обработанный сепаратор из текстолита.	360	480	56	23.9
71972 CTBP4	Механически обработанный сепаратор из текстолита.	360	480	56	23.9
71972 ACGMB	Среднетемпературная пластичная смазка, от –30 до +110 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	360	480	0	57
71972 CDMA/P4A	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор оконного типа из латуни. Угол контакта 30°.	360	480	56	26.7
71972 ACDMA/P4A	Механически обработанный сепаратор оконного типа из латуни. Однорядный с улучшенной конструкцией и углом контакта 25°. Угол контакта 30°.	360	480	56	26.7
71972 ACDMA/HCP4A	Однорядный с улучшенной конструкцией и углом контакта 25°. Угол контакта 30°.	360	480	56	22.632

Модификации подшипника 71972 CDMA/HCP4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7972A	360	480	56
7972B	360	480	56
79724	360	480	56
