Шариковый подшипник 71901 ACD/HCP4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
• Расчетный коэффициент f2C - 1.12;
• Расчетный коэффициент f2B - 1.07;
• Расчетный коэффициент f2A - 1;
• Расчетный коэффициент f1 - 0.98;
• Расчетный коэффициент f - 1.04;
• Расчетный коэффициент fHC - 1.04;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
• Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
• Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
• Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
• Расчетный коэффициент f2D - 1.17;
• Расчетный коэффициент (e) - 0.68;

Прочие характеристики:

• Преднатяг класса C GC - 60 н;
• Преднатяг класса B GB - 30 н;
• Преднатяг класса A GA - 15 н;
• Количество шариков z - 13;
• Диаметр шарика Dw - 3.175 мм;
• Преднатяг класса A - 34 н/мкм;
• Преднатяг класса B - 44 н/мкм;
• Преднатяг класса C - 57 н/мкм;
• Preload class D GD - 120 н;
• Preload class D - 76 н/мкм;
• Pu (N) Предел усталостной прочности - 50;
• ДС grease об/мин Достижимые скорости. смазывание пластичн - 67000;
• ДС oil об/мин Достижимые скорости. точечное смазывание - 100000;
• Размеры. мм - 24x12x6;
• Граничная нагрузка по усталости (Pu) - 0.05 кн;
• Размер (D1) - 20 мм;
• Размер сопряженных деталей (ra max.) - 0.3 мм;
• Размер (d1) - 16 мм;
• r1.2 min. - 0.3 мм;
• r3.4 min. - 0.2 мм;
• Размер (a) - 7.3 мм;
• Размер сопряженных деталей (db min) - 14 мм;
• Da max. - 22 мм;
• rb max. - 0.2 мм;
• d2 - 16 мм;
• da min. - 14 мм;
• dn - 16.8 мм;
• количество смазки Gref - 0.12 cm³;
• Db max. - 22.6 мм;

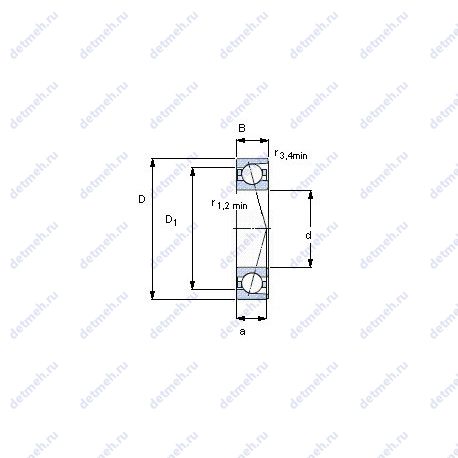

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 12;
• D (мм) Наружный диаметр - 24;
• m (кг) Масса - 0.009;
• В (мм) Ширина - 6;
• Внутренний диаметр - 24 мм;
• Внешний диаметр - 12 мм;
• Высота. мм - 6;
• Масса - 0.01 кг;
• Наружный диаметр (D) - 24 мм;
• Внутренний диаметр (d) - 12 мм;
• Ширина (высота) (B) - 6 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 1.18;
• C (kN) Грузоподъемность динамическая - 2.55;
• Динамическая грузоподъемность (C) - 2.6 кн;
• Статическая грузоподъемность (C0) - 1.2 кн;
• Максимальная частота вращения в консистентной смазке - 67000 об/мин;
• Максимальная частота вращения в воздушно-масляной смазке - 100000 мм/мин;

Классификация:

• Нагрузка - радиальная и осевая;
• Тела качения - шарики;
• Обозначение - 71901 acd/hcp4a;
• Основной тип - шариковый радиально-упорный;
