Шариковый подшипник 71815 CD/P4
Подшипник 71815 CD/P4 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 71815, размер 75*95*10 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 75 мм
Наружный диаметр: 95 мм
Ширина: 10 мм
Масса: 0.142 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CD — Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

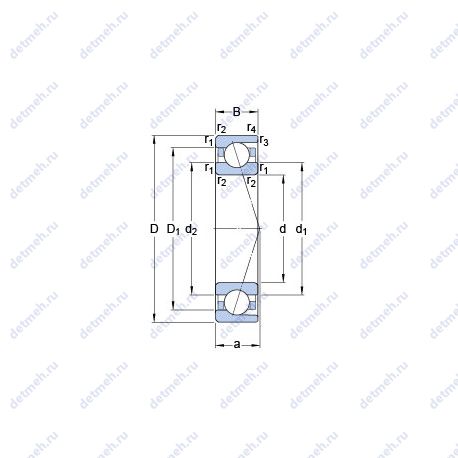

Таблица размеров и характеристик подшипника 71815 CD/P4
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Преднатяг класса C GC: 450 н
- d2: 81.7 мм
- da min.: 78.2 мм
- dn: 82.4 мм
- количество смазки Gref: 1.5 cm³
- Db max.: 93 мм
- Диаметр шарика Dw: 5.556 мм
- Количество шариков z: 33
- Преднатяг класса A GA: 76 н
- Преднатяг класса B GB: 225 н
- rb max.: 0.3 мм
- Преднатяг класса A: 69 н/мкм
- Преднатяг класса B: 119 н/мкм
- Преднатяг класса C: 177 н/мкм
- Размеры. мм: 95x75x10
- Граничная нагрузка по усталости (Pu): 0.72 кн
- Размер (D1): 88.5 мм
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (d1): 81.7 мм
- r1.2 min.: 0.6 мм
- r3.4 min.: 0.3 мм
- Размер (a): 16.4 мм
- Размер сопряженных деталей (db min): 78.2 мм
- Da max.: 91.8 мм
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 13000 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 20000 мм/мин
- Динамическая грузоподъемность (C): 14.3 кн
- Статическая грузоподъемность (C0): 17 кн
Исходные данные для расчета:
- Расчетный коэффициент f: 1.36
- Расчетный коэффициент f1: 1
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.09
- Расчетный коэффициент f2C: 1.16
- Расчетный коэффициент fHC: 1
- Расчетный коэффициент (f0): 17.3
Классификация:
- Тела качения: шарики
- Обозначение: 71815 cd/p4
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
Габаритные и посадочные размеры:
- Внутренний диаметр: 95 мм
- Внешний диаметр: 75 мм
- Высота. мм: 10
- Масса: 0.142 кг
- Наружный диаметр (D): 95 мм
- Внутренний диаметр (d): 75 мм
- Ширина (высота) (B): 10 мм
В таблице приведены основные размеры подшипника 71815 CD/P4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 71815 CD/P4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71815 | Основное исполнение. | 75 | 95 | 10 | 0.096 |
| 71815 C | Шариковый радиально-упорный подшипник, однорядный. | 75 | 95 | 10 | 0.14 |
| 71815AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 75 | 95 | 10 | 0 |
| 71815 A | Шариковый радиально-упорный подшипник, однорядный. | 75 | 95 | 10 | 0.14 |
| 71815 CTBP4 | Механически обработанный сепаратор из текстолита. | 75 | 95 | 10 | 0.14 |
| 71815 ATBP4 | Механически обработанный сепаратор из текстолита. | 75 | 95 | 10 | 0.14 |
| 71815-B-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 75 | 95 | 10 | 0.096 |
| 71815 ACD/P4 | Однорядный с улучшенной конструкцией и углом контакта 25°. | 75 | 95 | 10 | 0.142 |
| 71815 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 95 | 10 | 0.142 |
| 71815 CD/HCP4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 75 | 95 | 10 | 0.128 |
| 71815 ACD/HCP4 | Однорядный с улучшенной конструкцией и углом контакта 25°. | 75 | 95 | 10 | 0.128 |
| 71815 CD/HCP4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 95 | 10 | 0.128 |
Модификации подшипника 71815 CD/P4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 7815C | 75 | 95 | 10 | |||
| 5S-7815CG/GNP42 | 75 | 95 | 10 | |||
| 7815G/GMP4 | 75 | 95 | 10 | |||
| 7815CG/GNP42 | 75 | 95 | 10 | |||
| 7815G/GMP42 | 75 | 95 | 10 | |||
| 7815CG/GNP4 | 75 | 95 | 10 | |||
| SEA75/NS 7CE3 | 75 | 95 | 10 | |||
| SEA75 7CE1 | 75 | 95 | 10 | |||
| SEA75 7CE3 | 75 | 95 | 10 | |||
| SEA75/NS 7CE1 | 75 | 95 | 10 |
