Шариковый подшипник 7018 CE/HCP4AL

Подшипник 7018 CE/HCP4AL — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7018, размер 90*140*24 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 90 мм
Наружный диаметр: 140 мм
Ширина: 24 мм
Масса: 1.108 кг

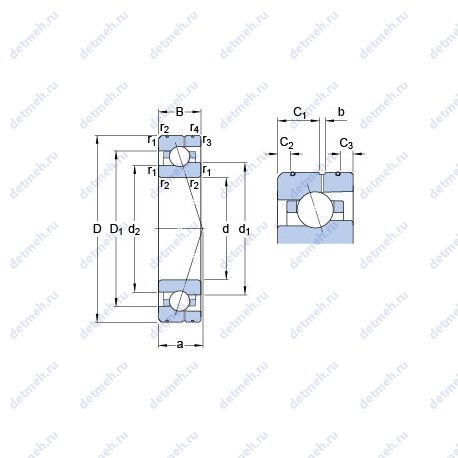

Подшипник 7018 CE/HCP4AL чертеж — Чертеж подшипника 7018 CE/HCP4AL

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс L — Механически обработанный сепаратор из легкого сплава Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7018 CE/HCP4AL

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Преднатяг класса C GC: 1150 н
da min.: 97 мм
C1: 13.2 мм
C2: 4.3 мм
dn: 111 мм
количество смазки Gref: 14 cm³
Db max.: 134.4 мм
Диаметр шарика Dw: 11.112 мм
Количество шариков z: 28
Преднатяг класса A GA: 190 н
Преднатяг класса B GB: 580 н
b: 2.6 мм
Преднатяг класса A: 87 н/мкм
Преднатяг класса B: 138 н/мкм
Преднатяг класса C: 189 н/мкм
C3: 4.3 мм
Размеры. мм: 140x90x24
Граничная нагрузка по усталости (Pu): 1.3 кн
Размер (D1): 121.66 мм
Размер сопряженных деталей (ra max.): 1.5 мм
Размер (d1): 108.33 мм
r1.2 min.: 1.5 мм
r3.4 min.: 1 мм
Размер (a): 27.5 мм
Размер сопряженных деталей (db min): 97 мм
Da max.: 133 мм
rb max.: 1 мм
d2: 105.5 мм

Пропускная способность:

Максимальная частота вращения в консистентной смазке: 15500 об/мин
Максимальная частота вращения в воздушно-масляной смазке: 24000 мм/мин
Статическая грузоподъемность (C0): 32 кн
Динамическая грузоподъемность (C): 35.8 кн

Исходные данные для расчета:

Расчетный коэффициент f: 1.1
Расчетный коэффициент f1: 1
Расчетный коэффициент f2A: 1
Расчетный коэффициент f2B: 1.03
Расчетный коэффициент f2C: 1.05
Расчетный коэффициент fHC: 1.01
Расчетный коэффициент (f0): 9.6

Классификация:

Тела качения: шарики
Обозначение: 7018 ce/hcp4al
Основной тип: шариковый радиально-упорный
Нагрузка: радиальная и осевая

Габаритные и посадочные размеры:

Внутренний диаметр: 140 мм
Внешний диаметр: 90 мм
Высота. мм: 24
Масса: 1.108 кг
Наружный диаметр (D): 140 мм
Внутренний диаметр (d): 90 мм
Ширина (высота) (B): 24 мм

В таблице приведены основные размеры подшипника 7018 CE/HCP4AL, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7018 CE/HCP4AL

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7018	Основное исполнение.	90	140	24	1.26
7018C	Угол контакта 15°.	90	140	24	1.15
7018B	Угол контакта 40°.	90	140	24	1.58
H7018C	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства).	90	140	24	0
7018AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	90	140	24	1.26
7018DF	Механически обработанный сепаратор из стали или специального чугуна.	90	140	48	2.7
7018DB	Угол контакта 40°.	90	140	24	2.7
7018DT	Механически обработанный сепаратор из текстолита.	90	140	48	2.7
7018 A	Шариковый радиально-упорный подшипник.	90	140	24	1.58
7018CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	90	140	48	3.16
7018CPA	Угол контакта 15 градусов.	90	140	24	1.26
7018UP5	Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у подшипников класса точности Р4.	90	140	24	1.17
7018CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	90	140	48	3.16
7018CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	90	140	48	3.16
7018 BDT	Механически обработанный сепаратор из текстолита.	90	140	48	3.16
7018 BDB	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018 ADT	Механически обработанный сепаратор из текстолита.	90	140	48	3.16
7018 BDF	Механически обработанный сепаратор из стали или специального чугуна.	90	140	48	3.16
7018 ADB	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018 ADF	Механически обработанный сепаратор из стали или специального чугуна.	90	140	48	3.16
7018 A-UO	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018CTRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	90	140	24	1.161
7018 C-UD	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018 C-UO	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018 A-UD	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018 B-UO	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	90	140	48	3.16
7018 B-UD	Шариковый радиально-упорный подшипник.	90	140	48	3.16
7018 C-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	90	140	48	3.16
7018 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	90	140	48	3.16
7018 ATBP4	Механически обработанный сепаратор из текстолита.	90	140	24	1.15
7018 CTBP4	Механически обработанный сепаратор из текстолита.	90	140	24	1.15
H7018C/HQ1	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства).	90	140	24	0
7018HVUJ74	Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	90	140	24	1.26
7018A5TRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	90	140	24	1.161
7018 FB/P7	Механически обработанный сепаратор из стали или специального чугуна.	90	140	24	1.2
7018 DB/P7	Шариковый радиально-упорный подшипник.	90	140	24	1.2
7018CVUJ74	Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	90	140	24	1.229
7018 CD/P4A	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	90	140	24	1.158
7018 CE/P4A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	90	140	24	1.203

Модификации подшипника 7018 CE/HCP4AL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
