Шариковый подшипник 7014 ACE/HCP4AL1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
• Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
• Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
• Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
• Расчетный коэффициент f - 1.09;
• Расчетный коэффициент f1 - 0.99;
• Расчетный коэффициент f2A - 1;
• Расчетный коэффициент f2B - 1.03;
• Расчетный коэффициент f2C - 1.06;
• Расчетный коэффициент fHC - 1.01;
• Расчетный коэффициент (e) - 0.68;

Прочие характеристики:

• C2 - 3.4 мм;
• dn - 86.5 мм;
• количество смазки Gref - 8.2 cm³;
• Db max. - 105.8 мм;
• Диаметр шарика Dw - 9.525 мм;
• Количество шариков z - 25;
• C1 - 6.05 мм;
• Преднатяг класса A GA - 200 н;
• Преднатяг класса B GB - 610 н;
• Преднатяг класса C GC - 1220 н;
• Преднатяг класса A - 159 н/мкм;
• Преднатяг класса B - 238 н/мкм;
• Преднатяг класса C - 311 н/мкм;
• C3 - 3.4 мм;
• Размер (D1) - 95.32 мм;
• Размеры. мм - 110x70x20;
• Граничная нагрузка по усталости (Pu) - 0.735 кн;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (d1) - 84.3 мм;
• r1.2 min. - 1.1 мм;
• r3.4 min. - 0.6 мм;
• Размер (a) - 31.2 мм;
• Размер сопряженных деталей (db min) - 76 мм;
• Da max. - 104 мм;
• rb max. - 0.6 мм;
• d2 - 81.6 мм;
• b - 1.6 мм;
• da min. - 76 мм;

Пропускная способность:

• Максимальная частота вращения в консистентной смазке - 18500 об/мин;
• Максимальная частота вращения в воздушно-масляной смазке - 29000 мм/мин;
• Динамическая грузоподъемность (C) - 22.5 кн;
• Статическая грузоподъемность (C0) - 17.3 кн;

Классификация:

• Тела качения - шарики;
• Обозначение - 7014 ace/hcp4al1;
• Основной тип - шариковый радиально-упорный;
• Нагрузка - радиальная и осевая;

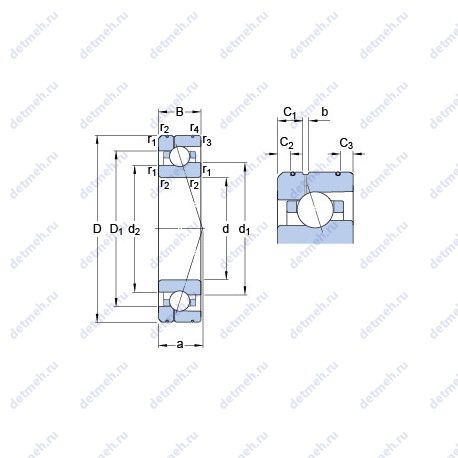

Габаритные и посадочные размеры:

• Внутренний диаметр - 110 мм;
• Внешний диаметр - 70 мм;
• Высота. мм - 20;
• Масса - 0.557 кг;
• Наружный диаметр (D) - 110 мм;
• Внутренний диаметр (d) - 70 мм;
• Ширина (высота) (B) - 20 мм;
