Шариковый подшипник 7013 ACB/P4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
• Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
• Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
• Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
• Расчетный коэффициент f - 1.07;
• Расчетный коэффициент f1 - 0.99;
• Расчетный коэффициент f2A - 1;
• Расчетный коэффициент f2B - 1.01;
• Расчетный коэффициент f2C - 1.04;
• Расчетный коэффициент fHC - 1;
• Расчетный коэффициент (e) - 0.68;

Пропускная способность:

• Максимальная частота вращения в консистентной смазке - 16000 об/мин;
• Максимальная частота вращения в воздушно-масляной смазке - 26000 мм/мин;
• Статическая грузоподъемность (C0) - 12.2 кн;
• Динамическая грузоподъемность (C) - 14.6 кн;

Прочие характеристики:

• количество смазки Gref - 5.49 cm³;
• Db max. - 96.8 мм;
• D2 - 89.69 мм;
• Диаметр шарика Dw - 7.144 мм;
• Количество шариков z - 27;
• dn - 79 мм;
• Преднатяг класса A GA - 85 н;
• Преднатяг класса B GB - 170 н;
• Преднатяг класса C GC - 510 н;
• Преднатяг класса A - 107 н/мкм;
• Преднатяг класса B - 138 н/мкм;
• Преднатяг класса C - 208 н/мкм;
• Размеры. мм - 100x65x18;
• Граничная нагрузка по усталости (Pu) - 0.52 кн;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (d1) - 78 мм;
• r1.2 min. - 1.1 мм;
• r3.4 min. - 0.6 мм;
• Размер (a) - 28.4 мм;
• Размер сопряженных деталей (db min) - 71 мм;
• Da max. - 94 мм;
• rb max. - 0.6 мм;
• d2 - 76.36 мм;
• da min. - 71 мм;

Классификация:

• Тела качения - шарики;
• Обозначение - 7013 acb/p4a;
• Основной тип - шариковый радиально-упорный;
• Нагрузка - радиальная и осевая;

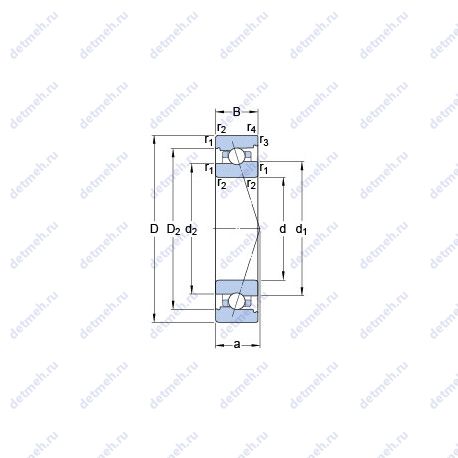

Габаритные и посадочные размеры:

• Внутренний диаметр - 100 мм;
• Внешний диаметр - 65 мм;
• Высота. мм - 18;
• Масса - 0.47 кг;
• Наружный диаметр (D) - 100 мм;
• Внутренний диаметр (d) - 65 мм;
• Ширина (высота) (B) - 18 мм;
