Шариковый подшипник 7006 CE/P4A
Подшипник 7006 CE/P4A — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7006, размер 30*55*13 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 30 мм
Наружный диаметр: 55 мм
Ширина: 13 мм
Масса: 0.114 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

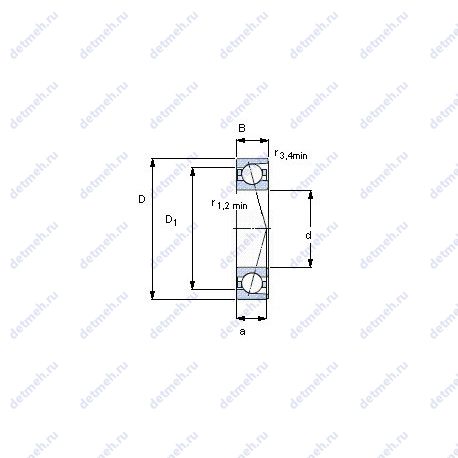

Таблица размеров и характеристик подшипника 7006 CE/P4A
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент fHC: 1
- Расчетный коэффициент f: 1.05
- Расчетный коэффициент f1: 1
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.03
- Расчетный коэффициент f2C: 1.05
- Расчетный коэффициент (f0): 7.9
Пропускная способность:
- Максимальная частота вращения в воздушно-масляной смазке: 60000 мм/мин
- Максимальная частота вращения в консистентной смазке: 39000 об/мин
- Co (kN) Грузоподъемность статическая: 5.1
- C (kN) Грузоподъемность динамическая: 10.1
- Динамическая грузоподъемность (C): 9.4 кн
- Статическая грузоподъемность (C0): 5.2 кн
Прочие характеристики:
- количество смазки Gref: 1.7 cm³
- Db max.: 50.8 мм
- Диаметр шарика Dw: 6.35 мм
- Количество шариков z: 17
- Преднатяг класса A GA: 50 н
- Преднатяг класса B GB: 150 н
- Преднатяг класса C GC: 300 н
- Преднатяг класса A: 28 н/мкм
- Преднатяг класса B: 44 н/мкм
- Преднатяг класса C: 60 н/мкм
- Pu (N) Предел усталостной прочности: 216
- ДС grease об/мин Достижимые скорости. смазывание пластичн: 38000
- ДС oil об/мин Достижимые скорости. точечное смазывание: 56000
- Размер (D1): 45.81 мм
- Размеры. мм: 55x30x13
- Граничная нагрузка по усталости (Pu): 0.22 кн
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (d1): 38.2 мм
- r1.2 min.: 1 мм
- r3.4 min.: 0.6 мм
- Размер (a): 12.2 мм
- Размер сопряженных деталей (db min): 34.6 мм
- Da max.: 50.4 мм
- rb max.: 0.6 мм
- d2: 36.4 мм
- da min.: 34.6 мм
- dn: 39.9 мм
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 30
- D (мм) Наружный диаметр: 55
- m (кг) Масса: 0.11
- В (мм) Ширина: 13
- Внутренний диаметр: 55 мм
- Внешний диаметр: 30 мм
- Высота. мм: 13
- Масса: 0.114 кг
- Наружный диаметр (D): 55 мм
- Внутренний диаметр (d): 30 мм
- Ширина (высота) (B): 13 мм
Классификация:
- Тела качения: шарики
- Обозначение: 7006 ce/p4a
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
В таблице приведены основные размеры подшипника 7006 CE/P4A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7006 CE/P4A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7006 | Основное исполнение. | 30 | 55 | 13 | 0.133 |
| 7006C | Угол контакта 15°. | 30 | 55 | 13 | 0.114 |
| 7006B | Угол контакта 40 градусов. | 30 | 55 | 13 | 0.15 |
| 7006 A | Шариковый радиально-упорный подшипник. | 30 | 55 | 13 | 0.15 |
| 7006AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 30 | 55 | 13 | 0.135 |
| 7006DT | Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.27 |
| 7006DF | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.27 |
| 7006DB | Угол контакта 40°. | 30 | 55 | 13 | 0.27 |
| NC7006V | Бессепараторный подшипник. | 30 | 55 | 13 | 0 |
| 7006CPA | Угол контакта 15 градусов. | 30 | 55 | 13 | 0.133 |
| 7006CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 30 | 55 | 26 | 0.3 |
| 7006CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.3 |
| 7006CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.3 |
| 7006 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.3 |
| 7006 ADB | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 BDB | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 ADT | Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.3 |
| 7006 BDT | Механически обработанный сепаратор из текстолита. | 30 | 55 | 26 | 0.3 |
| 7006 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 26 | 0.3 |
| 7006 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 55 | 26 | 0.3 |
| 7006 A-UD | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 A-UO | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 55 | 26 | 0.3 |
| 7006 C-UO | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| SM7006CP5 | Шариковый радиально-упорный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006 B-UO | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 55 | 26 | 0.3 |
| 7006 B-UD | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006 C-UD | Шариковый радиально-упорный подшипник. | 30 | 55 | 26 | 0.3 |
| 7006CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.114 |
| 7006 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 30 | 55 | 13 | 0.12 |
| 7006-B-TVP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 30 | 55 | 13 | 0.109 |
| 7006 ATBP4 | Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.11 |
| 7006CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006 DB/P7 | Шариковый радиально-упорный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006 CTBP4 | Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.11 |
| 7006A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 30 | 55 | 13 | 0.114 |
| 7006HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 30 | 55 | 13 | 0.12 |
| 7006CG/GNP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 30 | 55 | 13 | 0.11 |
| 7006UG/GMP4 | Универсальный подшипник. Класс точности JIS4 / ISO 4. Среднетемпературная пластичная смазка, от –30 до +110 °C. | 30 | 55 | 13 | 0.11 |
Модификации подшипника 7006 CE/P4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
