Шариковый подшипник 7005 ACE/P4AL

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
• Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
• Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
• Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
• Расчетный коэффициент f - 1.05;
• Расчетный коэффициент f1 - 0.99;
• Расчетный коэффициент f2A - 1;
• Расчетный коэффициент f2B - 1.03;
• Расчетный коэффициент f2C - 1.06;
• Расчетный коэффициент fHC - 1;
• Расчетный коэффициент (e) - 0.68;

Прочие характеристики:

• C2 - 1.8 мм;
• dn - 33.1 мм;
• количество смазки Gref - 1.3 cm³;
• Db max. - 44.6 мм;
• Диаметр шарика Dw - 6.35 мм;
• Количество шариков z - 14;
• C1 - 5.9 мм;
• Преднатяг класса A GA - 70 н;
• Преднатяг класса B GB - 210 н;
• Преднатяг класса C GC - 430 н;
• Преднатяг класса A - 59 н/мкм;
• Преднатяг класса B - 89 н/мкм;
• Преднатяг класса C - 117 н/мкм;
• C3 - 1.9 мм;
• Размер (D1) - 39.21 мм;
• Размеры. мм - 47x25x12;
• Граничная нагрузка по усталости (Pu) - 0.166 кн;
• Размер сопряженных деталей (ra max.) - 0.6 мм;
• Размер (d1) - 31.6 мм;
• r1.2 min. - 0.6 мм;
• r3.4 min. - 0.3 мм;
• Размер (a) - 14.4 мм;
• Размер сопряженных деталей (db min) - 28.2 мм;
• Da max. - 43.8 мм;
• rb max. - 0.3 мм;
• d2 - 29.8 мм;
• b - 2.1 мм;
• da min. - 28.2 мм;

Пропускная способность:

• Максимальная частота вращения в консистентной смазке - 42000 об/мин;
• Максимальная частота вращения в воздушно-масляной смазке - 63000 мм/мин;
• Динамическая грузоподъемность (C) - 7.9 кн;
• Статическая грузоподъемность (C0) - 3.9 кн;

Классификация:

• Тела качения - шарики;
• Обозначение - 7005 ace/p4al;
• Основной тип - шариковый радиально-упорный;
• Нагрузка - радиальная и осевая;

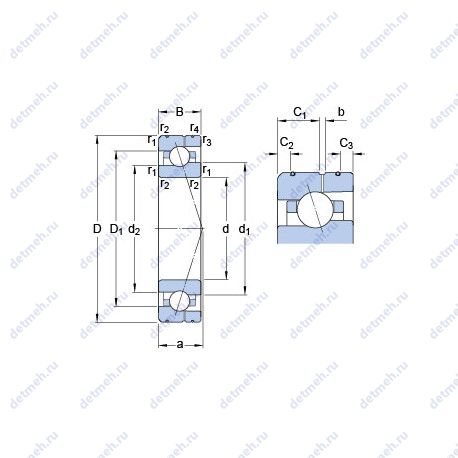

Габаритные и посадочные размеры:

• Внутренний диаметр - 47 мм;
• Внешний диаметр - 25 мм;
• Высота. мм - 12;
• Масса - 0.074 кг;
• Наружный диаметр (D) - 47 мм;
• Внутренний диаметр (d) - 25 мм;
• Ширина (высота) (B) - 12 мм;
