Шариковый подшипник 7005 ACE/HCP4AH1

Подшипник 7005 ACE/HCP4AH1 — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7005, размер 25*47*12 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 25 мм
Наружный диаметр: 47 мм
Ширина: 12 мм
Масса: 0.065 кг

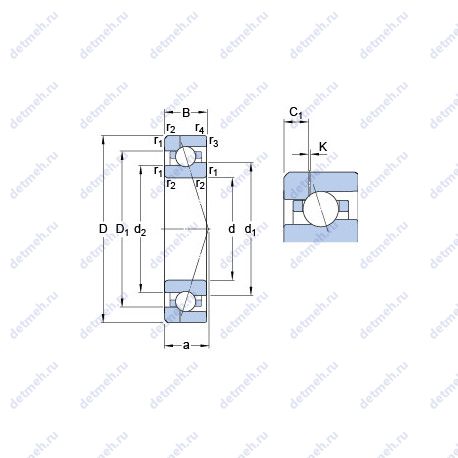

Подшипник 7005 ACE/HCP4AH1 чертеж — Чертеж подшипника 7005 ACE/HCP4AH1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс AC — Однорядный с углом контакта 25°

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7005 ACE/HCP4AH1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (спина к спине. лицом к лицу) Y0: 0.76
Расчетный коэффициент (одиночный. тандем) Y2: 0.87
Расчетный коэффициент (одиночный. тандем) Y0: 0.38
Расчетный коэффициент (одиночный. тандем) X2: 0.41
Расчетный коэффициент (спина к спине. лицом к лицу) Y1: 0.92
Расчетный коэффициент (спина к спине. лицом к лицу) Y2: 1.41
Расчетный коэффициент (спина к спине. лицом к лицу) X2: 0.67
Расчетный коэффициент f: 1.05
Расчетный коэффициент f1: 0.99
Расчетный коэффициент f2A: 1
Расчетный коэффициент f2B: 1.03
Расчетный коэффициент f2C: 1.06
Расчетный коэффициент fHC: 1.01
Расчетный коэффициент (e): 0.68

Прочие характеристики:

C1: 3.72 мм
dn: 33.1 мм
количество смазки Gref: 1.3 cm³
Db max.: 44.6 мм
Диаметр шарика Dw: 6.35 мм
Количество шариков z: 14
da min.: 28.2 мм
Преднатяг класса A GA: 70 н
Преднатяг класса B GB: 210 н
Преднатяг класса C GC: 430 н
Преднатяг класса A: 66 н/мкм
Преднатяг класса B: 98 н/мкм
Преднатяг класса C: 130 н/мкм
Размер (D1): 39.21 мм
Размеры. мм: 47x25x12
Граничная нагрузка по усталости (Pu): 0.166 кн
Размер сопряженных деталей (ra max.): 0.6 мм
Размер (d1): 31.6 мм
r1.2 min.: 0.6 мм
r3.4 min.: 0.3 мм
Размер (a): 14.4 мм
Размер сопряженных деталей (db min): 28.2 мм
Da max.: 43.8 мм
rb max.: 0.3 мм
d2: 29.8 мм
K: 0.5 мм

Пропускная способность:

Максимальная частота вращения в консистентной смазке: 50000 об/мин
Максимальная частота вращения в воздушно-масляной смазке: 75000 мм/мин
Динамическая грузоподъемность (C): 7.9 кн
Статическая грузоподъемность (C0): 3.9 кн

Классификация:

Тела качения: шарики
Обозначение: 7005 ace/hcp4ah1
Основной тип: шариковый радиально-упорный
Нагрузка: радиальная и осевая

Габаритные и посадочные размеры:

Внутренний диаметр: 47 мм
Внешний диаметр: 25 мм
Высота. мм: 12
Масса: 0.065 кг
Наружный диаметр (D): 47 мм
Внутренний диаметр (d): 25 мм
Ширина (высота) (B): 12 мм

В таблице приведены основные размеры подшипника 7005 ACE/HCP4AH1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7005 ACE/HCP4AH1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7005	Основное исполнение.	25	47	12	0.091
7005C	Угол контакта 15°.	25	47	12	0.077
7005B	Угол контакта 40 градусов.	25	47	12	0.103
7005 A	Шариковый радиально-упорный подшипник.	25	47	12	0.103
7005AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	25	47	12	0.091
7005DT	Механически обработанный сепаратор из текстолита.	25	47	24	0.186
7005DB	Угол контакта 40°.	25	47	12	0.186
7005DF	Механически обработанный сепаратор из стали или специального чугуна.	25	47	24	0.186
NC7005V	Бессепараторный подшипник.	25	47	12	0
7005CPA	Угол контакта 15 градусов.	25	47	12	0.091
7005CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	25	47	24	0.206
7005CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	25	47	24	0.206
7005CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	25	47	24	0.206
7005 BDB	Шариковый радиально-упорный подшипник.	25	47	24	0.206
7005 BDT	Механически обработанный сепаратор из текстолита.	25	47	24	0.206
7005 BDF	Механически обработанный сепаратор из стали или специального чугуна.	25	47	24	0.206
7005 ADB	Шариковый радиально-упорный подшипник.	25	47	24	0.206
7005 ADT	Механически обработанный сепаратор из текстолита.	25	47	24	0.206
7005 ADF	Механически обработанный сепаратор из стали или специального чугуна.	25	47	24	0.206
7005UCP5	Угол контакта 15°. Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у подшипников класса точности Р4.	25	47	12	0.079
7005 B-UO	Шариковый радиально-упорный подшипник.	25	47	24	0.206
7005 A-UD	Шариковый радиально-упорный подшипник.	25	47	24	0.206
SM7005CP5	Шариковый радиально-упорный подшипник.	25	47	12	0.09
7005CTRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	25	47	12	0.079
7005 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	25	47	24	0.206
7005 C-UD	Шариковый радиально-упорный подшипник.	25	47	24	0.206
7005 B-UD	Шариковый радиально-упорный подшипник.	25	47	24	0.206
7005 C-UO	Шариковый радиально-упорный подшипник.	25	47	24	0.206
7005 C-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	25	47	24	0.206
7005 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	25	47	24	0.206
7005 A-UO	Шариковый радиально-упорный подшипник.	25	47	24	0.206
7005-B-TVP	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66.	25	47	12	0.071
7005 ATBP4	Механически обработанный сепаратор из текстолита.	25	47	12	0.08
7005 CTBP4	Механически обработанный сепаратор из текстолита.	25	47	12	0.08
7005A5TRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	25	47	12	0.079
7005CVUJ74	Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	25	47	12	0.08
7005HVUJ74	Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	25	47	12	0.086
S7005 FW/HC	Керамический материал. Механически обработанный сепаратор из стали или специального чугуна. Без кольцевой канавки и смазочных отверстий в наружном кольце.	25	47	12	0.068
7005HVDUJ74	Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник.	25	47	24	0.17
7005CVDUJ74	Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник.	25	47	24	0.169

Модификации подшипника 7005 ACE/HCP4AH1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
