Шариковый подшипник 3309 A-2Z

Подшипник 3309 A-2Z — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 3309, размер 45*100*39.7 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 39.7 мм
Масса: 1.25 кг

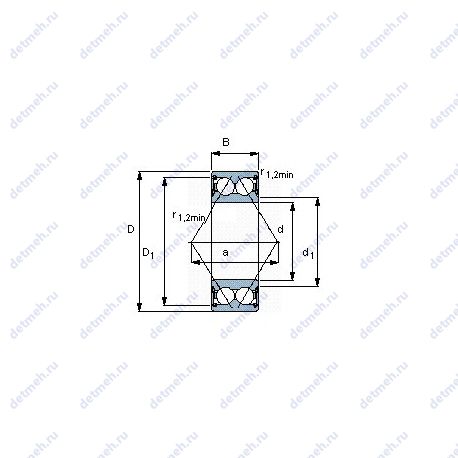

Подшипник 3309 A-2Z чертеж — Чертеж подшипника 3309 A-2Z

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс 2Z — Защитные металлические шайбы типа Z с двух сторон подшипника Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 3309 A-2Z

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (a) - 58 мм.;
Размер (D1) - 90 мм.;
Размер (r1 min.) - 1.5 мм;
Размер (r2 min.) - 1.5 мм;
Размер сопряженных деталей (da max) - 91;
Размер сопряженных деталей (Da max.) - 91;
Размер сопряженных деталей (ra max.) - 1.5;
Размер (d1) - 55.6 мм.;
Размер сопряженных деталей (da min.) - 54;
Pu (N) Предел усталостной прочности - 2.24;
Размеры. мм - 45x100x39.7;
Грузоподъемность динамическая - 75 кн;
Граничная нагрузка по усталости (Pu) - 2.24;
Количество дорожек качения - 2;
Уплотнение - есть;

Классификация:

Нагрузка - радиальная и осевая;
Тела качения - шарики;
Обозначение - 3309a-2z, 3309 a-2z;
Основной тип - шариковый радиально-упорный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 39.7 мм.;
d (мм) Внутренний диаметр - 45;
D (мм) Наружный диаметр - 100;
m (кг) Масса - 1.4;
В (мм) Ширина - 40;
Высота. мм - 39.7;
Внутренний диаметр - 45 мм;
Внешний диаметр - 100 мм;
Ширина наружной обоймы (C) - 39.7 мм.;
Масса - 1.25 кг;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 53;
C (kN) Грузоподъемность динамическая - 75;
Грузоподъемность статическая - 53 кн;
Частота вращения предельная - 6700 об/мин;

В таблице приведены основные размеры подшипника 3309 A-2Z, технические характеристики и номинальные значения.

Таблица модификаций подшипника 3309 A-2Z

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3309	Основное исполнение.	45	100	39.7	1.34
S3309	Керамический материал.	45	100	38.7	1.42
NU3309	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	100	39.7	1.59
3309 A	Однорядный радиально-упорный шариковый подшипник с полиамидным сепаратором.	45	100	39.7	1.25
NJ3309	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	100	39.7	1.632
3309 D	Шариковый радиально-упорный подшипник, однорядный.	45	100	39.7	1.6
NUP3309	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	45	100	39.7	1.674
3309 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	45	100	39.7	1.42
3309 2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	45	100	39.7	1.35
3309-DA	Шариковый радиально-упорный подшипник, однорядный.	45	100	39.7	1.55
3309-BD	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°.	45	100	39.7	1.35
3309 2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	45	100	39.7	1.42
3309 DMA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	45	100	39.7	1.65
3309 ATN9	Литой сепаратор из стекло-наполненного полиамида. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	45	100	39.7	1.25
S3309-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	45	100	38.7	1.42
3309-B-TV	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	45	100	39.7	1.4
3309-B-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66.	45	100	39.7	1.34
3309 A-2RS1	Контактные уплотнения типа RS1 с обеих сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	45	100	39.7	1.25
3309 DNRCBM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	45	100	39.7	1.5
E2.3309A-2Z	Очень высокая грузоподъемность.. Защитные металлические шайбы типа Z с двух сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	45	100	39.7	1.25
3309-BD-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66.	45	100	39.7	1.315
3309-B-2Z-TV	Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	45	100	39.7	1.4
3309-B-2RSR-TV	Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	45	100	39.7	1.4
3309-BD-2Z-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Защитные металлические шайбы типа Z с двух сторон подшипника.	45	100	39.7	1.315
3309 A-2Z/MT33	Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	45	100	39.7	1.4
3309-B-2RSR-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактные уплотнения типа RS с обеих сторон подшипника.	45	100	39.7	1.36
3309-BD-2HRS-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	45	100	39.7	1.314
3309 A-2RS1/MT33	Контактные уплотнения типа RS1 с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	45	100	39.7	1.25

Модификации подшипника 3309 A-2Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
