Шариковый подшипник 305269 D

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (Y)2 - 1.17;
• Расчетный коэффициент (e) - 0.86;
• Расчетный коэффициент (Y)0 - 0.63;
• Расчетный коэффициент (Y)1 - 0.73;
• Расчетный коэффициент (kr) - 0.095;
• Расчетный коэффициент X - 0.62;

Прочие характеристики:

• Da max. - 362 мм;
• b - 30 мм;
• K - 9 мм;
• da min. - 285 мм;
• Размер (a) - 187 мм;
• Pu (N) Предел усталостной прочности - 18000;
• Размеры. мм - 389.5x280x92;
• Граничная нагрузка по усталости (Pu) - 18 кн;
• Размер (D1) - 364.45 мм;
• Размер сопряженных деталей (ra max.) - 2.1 мм;
• Размер (d1) - 324.65 мм;
• r1.2 min. - 2.1 мм;

Пропускная способность:

• Номинальная частота вращения - 1300 об/мин;
• Предельная частота вращения - 1600 об/мин;
• Co (kN) Грузоподъемность статическая - 750;
• C (kN) Грузоподъемность динамическая - 403;
• Динамическая грузоподъемность (C) - 403 кн;
• Статическая грузоподъемность (C0) - 750 кн;

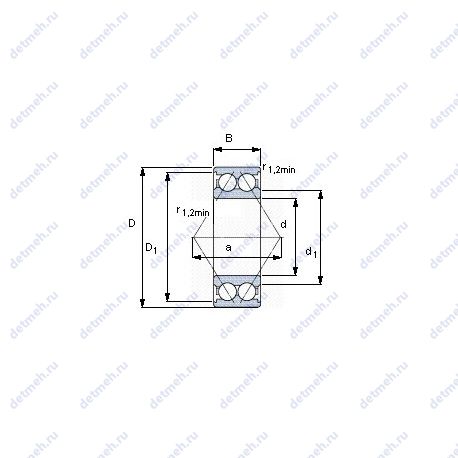

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 280;
• D (мм) Наружный диаметр - 389.5;
• m (кг) Масса - 31.5;
• В (мм) Ширина - 92;
• Внутренний диаметр (d) - 280 мм;
• Внутренний диаметр - 389.5 мм;
• Внешний диаметр - 280 мм;
• Высота. мм - 92;
• Масса - 33.2 кг;
• Наружный диаметр (D) - 389.5 мм;
• Ширина (высота) (B) - 92 мм;

Классификация:

• Тела качения - шарики;
• Обозначение - 305269 d;
• Основной тип - шариковый радиально-упорный;
• Нагрузка - радиальная и осевая;
