Подшипник 3201-B-2Z-TV ISO
Модификация 3201-B-2Z-TV — это импортный шариковый радиально-упорный подшипник, двухрядный, основное конструктивное исполнение - 3201.
Размер подшипника: 12*32*15.9 мм.
Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 12 мм
Наружный диаметр: 32 мм
Ширина: 15.9 мм
Масса: 0.06 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 3201-B-2Z-TV
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 3201 2RS | Контактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника | 12 | 32 | 15.9 | 0.058 |
| 3201 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника | 12 | 32 | 15.9 | 0.058 |
| 3201 | Основное исполнение. | 12 | 32 | 15.9 | 0.058 |
| 3201-B-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40° Твердая клетка из полиамида, армированного стекловолокном PA66 | 12 | 32 | 15.9 | 0.051 |
| 3201-B-2Z-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40° Твердая клетка из полиамида, армированного стекловолокном PA66 | 12 | 32 | 15.9 | 0.053 |
| 3201 ATN9 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 12 | 32 | 15.9 | 0.058 |
| 3201-B-TV | 12 | 32 | 15.9 | 0.06 | |
| 3201-B-2RSR-TV | 12 | 32 | 15.9 | 0.06 | |
| 3201 A-2RS1 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 12 | 32 | 15.9 | 0.058 |
| 3201A-2Z | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 12 | 32 | 15.9 | 0.058 |
| 3201A | 12 | 32 | 15.9 | 0.06 | |
| S3201-2RS | 12 | 32 | 15.9 | 0.06 | |
| S3201 | 12 | 32 | 15.9 | 0.06 | |
| 3201 2Z | 12 | 32 | 15.9 | 0.051 | |
| 3201 A-2RS1TN9/MT33 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 12 | 32 | 15.9 | 0.058 |
| 3201 A-2ZTN9/MT33 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 12 | 32 | 15.9 | 0.058 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 3201-B-2Z-TV
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 3201 2RS | 12 | 32 | 15.9 | |||
| 3201 ZZ | 12 | 32 | 15.9 | |||
| 3201-B-TVH | 12 | 32 | 15.9 | |||
| 3201-B-2Z-TVH | 12 | 32 | 15.9 | |||
| 3201-B-TV | 12 | 32 | 15.9 | |||
| 3201-B-2RSR-TV | 12 | 32 | 15.9 | |||
| 3201A-2Z | 12 | 32 | 15.9 | |||
| 3201A | 12 | 32 | 15.9 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 3201-B-2Z-TV
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель NKE
NKE — NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
- Обозначение - 3201-b-2z-tv;
Прочие характеристики:
- Размеры. мм - 12x32x15.9;
- Размер (a) - 17 мм;
- Размер (r1 min.) - 0.6 мм;
- Размер (r2 min.) - 0.6 мм;
- Количество дорожек качения - 2;
- Уплотнение - есть;
- Материал сепаратора - полиамид;

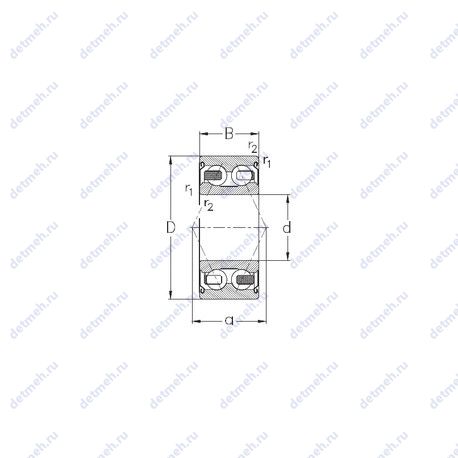

Габаритные и посадочные размеры:
- Внутренний диаметр - 12 мм;
- Внешний диаметр - 32 мм;
- Высота. мм - 15.9;
- Ширина (высота) (B) - 15.9 мм.;
- Ширина наружной обоймы (C) - 15.9 мм.;
- Масса - 0.06 кг;
- Угол наклона (α) - 32°;
Пропускная способность:
- Грузоподъемность динамическая - 10.3 кн;
- Грузоподъемность статическая - 5.6 кн;
- Частота вращения предельная - 22000 об/мин;
