Шариковый подшипник 7300CDF
Подшипник 7300CDF — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7300, размер 10*35*22 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 10 мм
Наружный диаметр: 35 мм
Ширина: 22 мм
Масса: 0.055 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

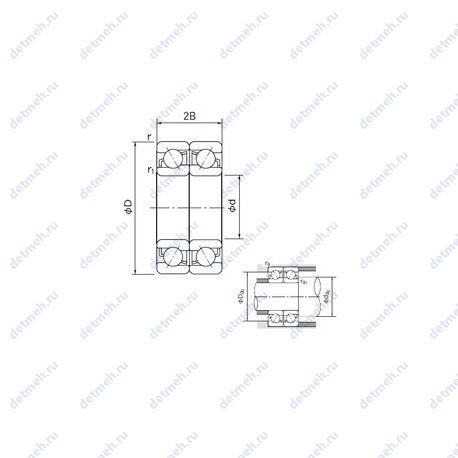

Таблица размеров и характеристик подшипника 7300CDF
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Прочие характеристики:
- Размер (r1 min.): 0.3 мм.
- Размер (2B): 22 мм.
- Размер сопряженных деталей (ra max.): 0.3
- Размер сопряженных деталей (Da max.): 32.4
- Размер сопряженных деталей (da min.): 15
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (a): -2.8 мм
- Размеры. мм: 10x35x11
Габаритные и посадочные размеры:
- Угол наклона (α): 15°
- Радиус наружней фаски: 0.6 мм
- Масса: 0.055 кг
- Ширина наружной обоймы (C): 11 мм
- Ширина (высота) (B): 11 мм
- Высота. мм: 11
- Внешний диаметр: 35 мм
- Внутренний диаметр: 10. мм
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 39000 об/мин
- Частота вращения предельная при пластичной смазке: 29000 об/мин
- Грузоподъемность статическая: 9.25 кн
- Грузоподъемность динамическая: 16 кн
Классификация:
- Основной тип: шариковый радиально-упорный
- Обозначение: 7300cdf
- Нагрузка: радиальная и осевая
- Тела качения: шарики
В таблице приведены основные размеры подшипника 7300CDF, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7300CDF
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7300 | Основное исполнение. | 10 | 35 | 11 | 0.054 |
| 7300C | Шариковый радиально-упорный подшипник, двухрядный. | 10 | 35 | 11 | 0.055 |
| 7300B | Угол контакта 40°. | 10 | 35 | 11 | 0.054 |
| 7300DB | Угол контакта 40°. | 10 | 35 | 11 | 0.08 |
| S7300B | Керамический материал. | 10 | 35 | 11 | 0.06 |
| 7300BG | Универсальный подшипник. | 10 | 35 | 11 | 0.05 |
| 7300DF | Механически обработанный сепаратор из стали или специального чугуна. | 10 | 35 | 11 | 0.08 |
| 7300 A | Шариковый радиально-упорный подшипник, двухрядный. | 10 | 35 | 11 | 0.054 |
| 7300DT | Механически обработанный сепаратор из текстолита. | 10 | 35 | 11 | 0.08 |
| 7300BDF | Угол контакта 40°. Механически обработанный сепаратор из стали или специального чугуна. | 10 | 35 | 22 | 0.082 |
| 7300BDB | Угол контакта 40°. | 10 | 35 | 22 | 0.082 |
| 7300BDT | Угол контакта 40°. Механически обработанный сепаратор из текстолита. | 10 | 35 | 22 | 0.082 |
| 7300CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 10 | 35 | 22 | 0.055 |
| 7300CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 10 | 35 | 22 | 0.055 |
| 7300 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 10 | 35 | 22 | 0.108 |
| 7300 ADT | Механически обработанный сепаратор из текстолита. | 10 | 35 | 22 | 0.108 |
| 7300 ADB | Шариковый радиально-упорный подшипник, двухрядный. | 10 | 35 | 22 | 0.108 |
| 7300 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 10 | 35 | 22 | 0.108 |
| 7300 A-UO | Шариковый радиально-упорный подшипник, двухрядный. | 10 | 35 | 22 | 0.108 |
| 7300B-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 10 | 35 | 11 | 0.06 |
| 7300 A-UD | Шариковый радиально-упорный подшипник, двухрядный. | 10 | 35 | 22 | 0.108 |
Модификации подшипника 7300CDF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
