Шариковый подшипник 7418

Подшипник 7418 — это импортный шариковый радиально-упорный подшипник, однорядный, является основным конструктивным исполнением, размер 90*225*54 мм.

Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 90 мм
Наружный диаметр: 225 мм
Ширина: 54 мм
Масса: 11.4 кг

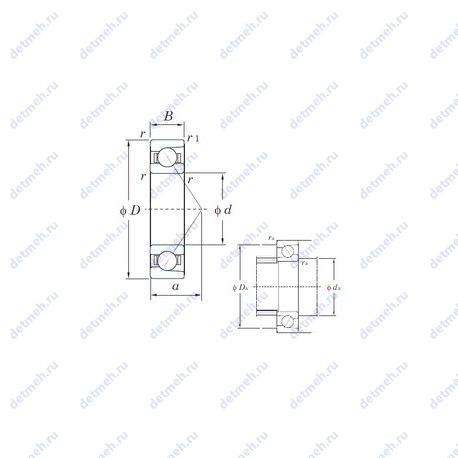

Подшипник 7418 чертеж — Чертеж подшипника 7418

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7418

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Прочие характеристики:

Количество дорожек качения - 1;
Размер сопряженных деталей (Da max.) - 207;
Размер сопряженных деталей (da min.) - 108;
Размер (r1 min.) - 1.5 мм;
Размер (a) - 72.5 мм.;
Размер сопряженных деталей (ra max.) - 3;
Уплотнение - нет;
Размеры. мм - 90x225x54;

Габаритные и посадочные размеры:

Угол наклона (α) - 30°;
Радиус наружней фаски - 4 мм;
Ширина (высота) (B) - 54 мм;
Масса - 11.4 кг;
Ширина наружной обоймы (C) - 54 мм;
Высота. мм - 54;
Внешний диаметр - 225 мм;
Внутренний диаметр - 90 мм;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;
Обозначение - 7418;
Тела качения - шарики;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 3700 об/мин;
Частота вращения предельная при пластичной смазке - 2800 об/мин;

В таблице приведены основные размеры подшипника 7418, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7418

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7418B	Угол контакта 40 градусов.	90	225	54	11.4
7418 A	Шариковый радиально-упорный подшипник, однорядный.	90	225	54	11.4
7418 M	Шариковый радиально-упорный подшипник, однорядный.	90	225	54	11.5
7418PW	Максимальная грузоподъемность, паз для ввода шариков.	90	225	54	11.159
7418BG	Универсальный подшипник.	90	225	54	9.56
7418 BDT	Механически обработанный сепаратор из текстолита.	90	225	108	22.8
7418 BDF	Механически обработанный сепаратор из стали или специального чугуна.	90	225	108	22.8
7418 ADB	Шариковый радиально-упорный подшипник, однорядный.	90	225	108	22.8
7418 ADT	Механически обработанный сепаратор из текстолита.	90	225	108	22.8
7418 BDB	Шариковый радиально-упорный подшипник, однорядный.	90	225	108	22.8
7418 ADF	Механически обработанный сепаратор из стали или специального чугуна.	90	225	108	22.8
7418 CBM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	90	225	54	11.5
7418 GAM	Среднетемпературная пластичная смазка, от –30 до +110 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	90	225	54	11.5
7418 GBM	Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг.	90	225	54	11.5
7418 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	90	225	108	22.8
7418 A-UD	Шариковый радиально-упорный подшипник, однорядный.	90	225	108	22.8
7418 B-UD	Шариковый радиально-упорный подшипник, однорядный.	90	225	108	22.8
7418 B-UO	Шариковый радиально-упорный подшипник, однорядный.	90	225	108	22.8
7418 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	90	225	108	22.8
7418 A-UO	Шариковый радиально-упорный подшипник, однорядный.	90	225	108	22.8

Модификации подшипника 7418 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
