Шариковый подшипник 7418 B-UX

Подшипник 7418 B-UX — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7418, размер 90*225*108 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 90 мм
Наружный диаметр: 225 мм
Ширина: 108 мм
Масса: 22.8 кг

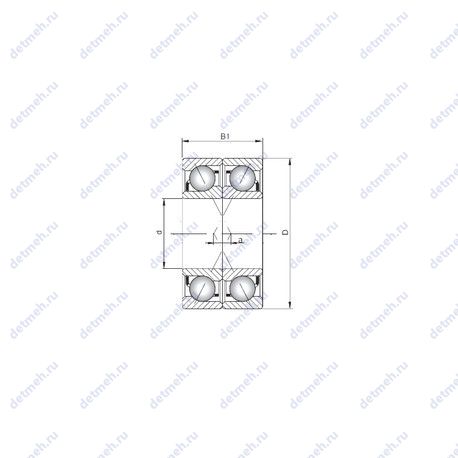

Подшипник 7418 B-UX чертеж — Чертеж подшипника 7418 B-UX

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7418 B-UX

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая - 325 кн;
Частота вращения предельная при жидкой смазке - 2800 об/мин;
Частота вращения предельная при пластичной смазке - 1800 об/мин;
Грузоподъемность статическая - 364 кн;

Габаритные и посадочные размеры:

Угол наклона (α) - 40°;
Ширина внутренней обоймы (B1) - 108 мм.;
Масса - 22.8 кг;
Высота. мм - 108;
Внешний диаметр - 225 мм;
Внутренний диаметр - 90 мм;

Прочие характеристики:

Размер (a) - 78.2 мм.;
Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 90x225x108;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;
Обозначение - 7418 b-ux;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 7418 B-UX, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7418 B-UX

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7418	Основное исполнение.	90	225	54	11.4
7418B	Угол контакта 40 градусов.	90	225	54	11.4
7418 A	Шариковый радиально-упорный подшипник, двухрядный.	90	225	54	11.4
7418 M	Шариковый радиально-упорный подшипник, двухрядный.	90	225	54	11.5
7418PW	Максимальная грузоподъемность, паз для ввода шариков.	90	225	54	11.159
7418BG	Универсальный подшипник.	90	225	54	9.56
7418 BDT	Механически обработанный сепаратор из текстолита.	90	225	108	22.8
7418 BDF	Механически обработанный сепаратор из стали или специального чугуна.	90	225	108	22.8
7418 ADB	Шариковый радиально-упорный подшипник, двухрядный.	90	225	108	22.8
7418 ADT	Механически обработанный сепаратор из текстолита.	90	225	108	22.8
7418 BDB	Шариковый радиально-упорный подшипник, двухрядный.	90	225	108	22.8
7418 ADF	Механически обработанный сепаратор из стали или специального чугуна.	90	225	108	22.8
7418 CBM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	90	225	54	11.5
7418 GAM	Среднетемпературная пластичная смазка, от –30 до +110 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	90	225	54	11.5
7418 GBM	Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг.	90	225	54	11.5
7418 B-UD	Шариковый радиально-упорный подшипник, двухрядный.	90	225	108	22.8
7418 A-UD	Шариковый радиально-упорный подшипник, двухрядный.	90	225	108	22.8
7418 B-UO	Шариковый радиально-упорный подшипник, двухрядный.	90	225	108	22.8
7418 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	90	225	108	22.8
7418 A-UO	Шариковый радиально-упорный подшипник, двухрядный.	90	225	108	22.8

Модификации подшипника 7418 B-UX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
