Шариковый подшипник 2-366318 Е1Ш8

Подшипник 2-366318 Е1Ш8 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 36º, обозначение основновного исполнения 366318, размер 90*190*86 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 90 мм
Наружный диаметр: 190 мм
Ширина: 86 мм
Масса: 10 кг

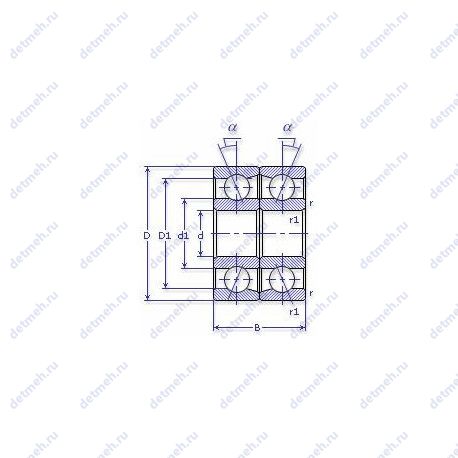

Подшипник 2-366318 Е1Ш8 чертеж — Чертеж подшипника 2-366318 Е1Ш8

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Ш8 — Нормы шумности Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 2-366318 Е1Ш8

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Прочие характеристики:

ГОСТ - ту 4477-э;
d1 (mm) Диаметр борта внутреннего кольца - 108.3;
N шариков Количество шариков - 24;
d шарика (мм) Диаметр шарика - 31.75;
D1(mm) Диаметр борта наружного кольца - 159;
Материал Марка стали - шх-15;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 2-366318 е1ш8;

Габаритные и посадочные размеры:

r. r1 min (мм) Радиус фаски - 3;
m (кг) Масса - 10;
В (мм) Ширина - 86;
D (мм) Наружный диаметр - 190;
d (мм) Внутренний диаметр - 90;
Ширина наружной обоймы (C) - 86 мм.;
Масса - 10.68 кг;
Ширина (высота) (B) - 86 мм.;
Внешний диаметр - 190. мм;
Внутренний диаметр - 90. мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 2600;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3200;
Co (kN) Грузоподъемность статическая - 240;
C (kN) Грузоподъемность динамическая - 264;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 2 366318 е1ш8;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 2-366318 Е1Ш8, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2-366318 Е1Ш8

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
366318	Основное исполнение.	90	190	86	11.3
4 366318 Е1Ш5	Нормы шумности. Сепаратор из текстолита..	90	190	86	10
5 366318 Е1Ш2	Нормы шумности. Сепаратор из текстолита..	90	190	86	10

Модификации подшипника 2-366318 Е1Ш8 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
246318	90	190	86
266318	90	190	86
346318	90	190	86
446318	90	190	86
466318	90	190	86
5 446318 ЕШ2	90	190	86	Сепаратор из текстолита
6 246318 Л	90	190	86	Сепаратор из латуни
236318	90	190	86
336318	90	190	86
436318	90	190	86
5 336318 ЛШ2	90	190	86	Сепаратор из латуни
6 446318 Л	90	190	86	Сепаратор из латуни
