Шариковый подшипник 5-336318 ЛШ2

Подшипник 5-336318 ЛШ2 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 12º, обозначение основновного исполнения 336318, размер 90*190*86 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 90 мм
Наружный диаметр: 190 мм
Ширина: 86 мм
Масса: 10 кг

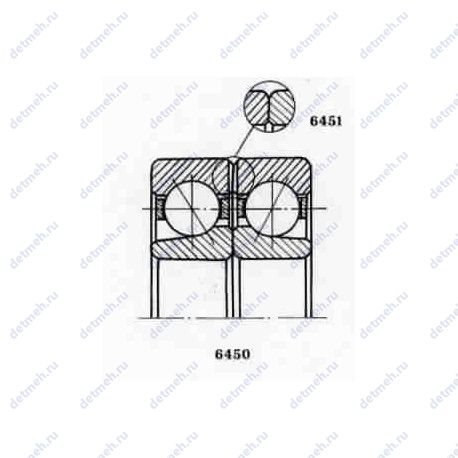

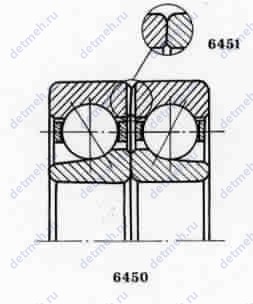

Подшипник 5-336318 ЛШ2 чертеж — Чертеж подшипника 5-336318 ЛШ2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Ш2 — Нормы шумности Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 5-336318 ЛШ2

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

Обозначение - 5 336318 лш2;

Прочие характеристики:

ГОСТ - ГОСТ 520;
D1(mm) Диаметр борта наружного кольца - 159;
d1 (mm) Диаметр борта внутреннего кольца - 108.3;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 90;
D (мм) Наружный диаметр - 190;
В (мм) Ширина - 86;
m (кг) Масса - 10;
r. r1 min (мм) Радиус фаски - 3;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 264;
Co (kN) Грузоподъемность статическая - 240;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3200;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2600;

В таблице приведены основные размеры подшипника 5-336318 ЛШ2, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5-336318 ЛШ2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
336318	Основное исполнение.	90	190	86	10

Модификации подшипника 5-336318 ЛШ2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
246318	90	190	86
266318	90	190	86
346318	90	190	86
366318	90	190	86
446318	90	190	86
466318	90	190	86
2 366318 Е1Ш8	90	190	86	Сепаратор из текстолита
4 366318 Е1Ш5	90	190	86	Сепаратор из текстолита
5 366318 Е1Ш2	90	190	86	Сепаратор из текстолита
5 446318 ЕШ2	90	190	86	Сепаратор из текстолита
6 246318 Л	90	190	86	Сепаратор из латуни
236318	90	190	86
436318	90	190	86
6 446318 Л	90	190	86	Сепаратор из латуни
