Шариковый подшипник 7406 ADB

Подшипник 7406 ADB — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7406, размер 30*90*46 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 30 мм
Наружный диаметр: 90 мм
Ширина: 46 мм
Масса: 1.372 кг

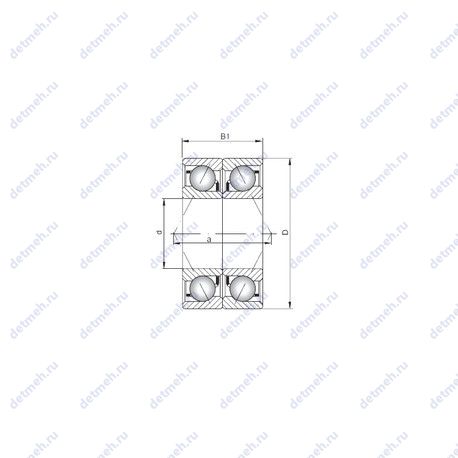

Подшипник 7406 ADB чертеж — Чертеж подшипника 7406 ADB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7406 ADB

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Обозначение - 7406 adb;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Размеры. мм - 30x90x46;
Количество дорожек качения - 2;
Уплотнение - нет;
Размер (a) - 58.5 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 30 мм;
Внешний диаметр - 90 мм;
Высота. мм - 46;
Масса - 1.372 кг;
Ширина внутренней обоймы (B1) - 46 мм.;
Угол наклона (α) - 25°;

В таблице приведены основные размеры подшипника 7406 ADB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7406 ADB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7406	Основное исполнение.	30	90	23	0.686
7406W	Максимальная грузоподъемность, паз для ввода шариков.	30	90	23	0.957
7406B	Угол контакта 40 градусов.	30	90	23	0.686
7406 A	Шариковый радиально-упорный подшипник, двухрядный.	30	90	23	0.686
7406BG	Универсальный подшипник.	30	90	23	0.82
7406 BM	Шариковый радиально-упорный подшипник, двухрядный.	30	90	23	0.83
7406 BDF	Механически обработанный сепаратор из стали или специального чугуна.	30	90	46	1.372
7406 ADT	Механически обработанный сепаратор из текстолита.	30	90	46	1.372
7406 BDB	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 ADF	Механически обработанный сепаратор из стали или специального чугуна.	30	90	46	1.372
7406 BDT	Механически обработанный сепаратор из текстолита.	30	90	46	1.372
7406 A-UO	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	90	46	1.372
7406 A-UD	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 B-UO	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	90	46	1.372
7406 BCBM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	30	90	23	0.83
7406 B-UD	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372

Модификации подшипника 7406 ADB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
