Шариковый подшипник 7406 B-UD

Подшипник 7406 B-UD — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7406, размер 30*90*46 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 30 мм
Наружный диаметр: 90 мм
Ширина: 46 мм
Масса: 1.372 кг

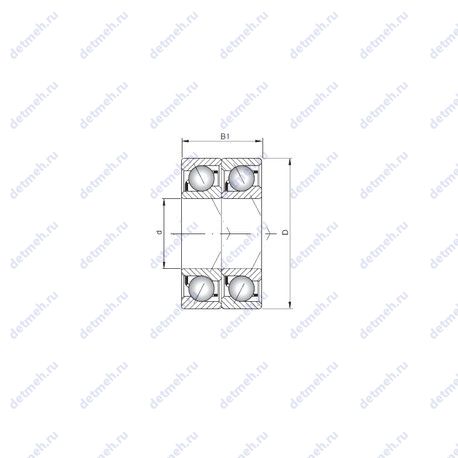

Подшипник 7406 B-UD чертеж — Чертеж подшипника 7406 B-UD

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7406 B-UD

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Масса - 1.372 кг;
Угол наклона (α) - 40°;
Ширина внутренней обоймы (B1) - 46 мм.;
Высота. мм - 46;
Внешний диаметр - 90 мм;
Внутренний диаметр - 30 мм;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;
Обозначение - 7406 b-ud;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 30x90x46;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 7300 об/мин;
Частота вращения предельная при пластичной смазке - 4900 об/мин;
Грузоподъемность статическая - 52.8 кн;
Грузоподъемность динамическая - 71.8 кн;

В таблице приведены основные размеры подшипника 7406 B-UD, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7406 B-UD

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7406	Основное исполнение.	30	90	23	0.686
7406W	Максимальная грузоподъемность, паз для ввода шариков.	30	90	23	0.957
7406B	Угол контакта 40 градусов.	30	90	23	0.686
7406 A	Шариковый радиально-упорный подшипник, двухрядный.	30	90	23	0.686
7406BG	Универсальный подшипник.	30	90	23	0.82
7406 BM	Шариковый радиально-упорный подшипник, двухрядный.	30	90	23	0.83
7406 ADF	Механически обработанный сепаратор из стали или специального чугуна.	30	90	46	1.372
7406 ADT	Механически обработанный сепаратор из текстолита.	30	90	46	1.372
7406 ADB	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 BDB	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 BDF	Механически обработанный сепаратор из стали или специального чугуна.	30	90	46	1.372
7406 BDT	Механически обработанный сепаратор из текстолита.	30	90	46	1.372
7406 A-UO	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	90	46	1.372
7406 A-UD	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 B-UO	Шариковый радиально-упорный подшипник, двухрядный.	30	90	46	1.372
7406 BCBM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	30	90	23	0.83
7406 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	90	46	1.372

Модификации подшипника 7406 B-UD - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
