Шариковый подшипник QJ 311 N2 M

Подшипник QJ 311 N2 M — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 311, размер 55*120*29 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 55 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.75 кг

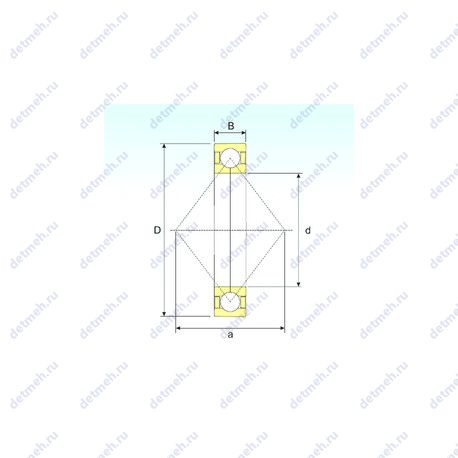

Подшипник QJ 311 N2 M чертеж — Чертеж подшипника QJ 311 N2 M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шариковый подшипник с четырех-точечным контактом Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника QJ 311 N2 M

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 29 мм;
Масса - 1.75 кг;
Ширина наружной обоймы (C) - 29 мм;
Высота. мм - 29;
Внешний диаметр - 120 мм;
Внутренний диаметр - 55 мм;

Прочие характеристики:

Размер (a) - 61 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 55x120x29;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 9000 об/мин;
Частота вращения предельная при пластичной смазке - 7650 об/мин;
Грузоподъемность статическая - 116 кн;
Грузоподъемность динамическая - 135 кн;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - qj 311 n2 m;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника QJ 311 N2 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ 311 N2 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
311	Основное исполнение.	55	120	29	1.5
Q311	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.8
N 311	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	55	120	29	1.536
311-Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	55	120	29	1.5
UC311	Шариковый радиально-упорный подшипник, однорядный.	55	120	66	2.1
UK311	Шариковый радиально-упорный подшипник, однорядный.	55	120	43	1.78
EX311	Шариковый радиально-упорный подшипник, однорядный.	55	120	73	2.3
N311E	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.44
NH311	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.695
NJ311E	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.551
QJ 311	Шариковый подшипник с четырех-точечным контактом.	56	120	29	1.75
QJF311	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.48
NJK311	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.54
BL 311	Узел плавающих подшипников..	55	120	29	1.49
NU311R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	55	120	29	1.5
NJ311R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	55	120	29	1.5
NP 311	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	55	120	29	1.618
W311PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	55	120	49.23	2.386
311 NR	Канавка во внешнем кольце, но без стопорного кольца.	55	120	29	1.5
NF 311	Внутреннем кольце с двойным фланцем, внешнее с одним..	55	120	29	1.45
311-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	55	120	29	1.5
NJ 311	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	55	120	29	1.45
NF311E	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.45
NU311E	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.531
NU 311	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	55	120	29	1.45
311-ZNR	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Канавка во внешнем кольце, но без стопорного кольца.	55	120	29	1.5
UC311L3	Механически обработанный сепаратор из легкого сплава.	55	120	66	1.9
UK311L3	Механически обработанный сепаратор из легкого сплава.	55	120	43	1.78
NJ311EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	55	120	29	0
NUP311E	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.596
UK311D1	Шариковый радиально-упорный подшипник, однорядный.	55	120	44	2.06
UK311+H	Шариковый радиально-упорный подшипник, однорядный.	50	120	59	2.2
NU311EM	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.61
NJ311EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	55	120	29	1.5
W311PPG	Широкий, однорядный с одинаковой внутренней и внешней шириной. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения с двух сторон у опорных роликов.	55	120	49.23	2.386
NP311 E	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.618
NH311 E	Шариковый радиально-упорный подшипник, однорядный.	55	120	29	1.695
NUP311R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	55	120	29	1.5
W311KLL	Широкий, однорядный с одинаковой внутренней и внешней шириной. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	55	120	49.23	2.386
EX311G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	55	120	73	2.3

Модификации подшипника QJ 311 N2 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7311-B	55	120	29
7311AC	55	120	29
7311C	55	120	29
7311 A	55	120	29
7311	55	120	29
6311BI	55	120	29
7311-BE-MP	55	120	29
7311-BE-TVP	55	120	29
7311-BECB-TVP	55	120	29
7311-BECB-MP	55	120	29
7311BEA	55	120	29
7311BG	55	120	29
SF1150	55	120	29
7311 BECBP	55	120	29
7311 BECBY	55	120	29
7311 BECBM	55	120	29
7311 BEP	55	120	29
7311 BECBPH	55	120	29
7311BGA	55	120	29
7311BA	55	120	29
7311BGM	55	120	29
7311WN	55	120	29
M6311	55	120	29
M6311ZZ	55	120	29
E2.6311-2Z	55	120	29
7603055-TVP	55	120	29
