Шариковый подшипник HS7004-C-T-P4S
Подшипник HS7004-C-T-P4S — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7004, размер 20*42*12 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 20 мм
Наружный диаметр: 42 мм
Ширина: 12 мм
Масса: 0.077 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника HS7004-C-T-P4S
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.077 kg
- da: 27 мм.
- Допуск: h12, н12
- Da: 34.5 мм.
- Угол контакта α: 15°
- nG Ol: 80000 1/min
- Размер (r): 0.6 мм.
- nG Fett: 53000 1/min
- Cur: 280 n
- C0r: 2700 n
- Cr: 5700 n
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (a): 10 мм
- Размеры. мм: 20x42x12

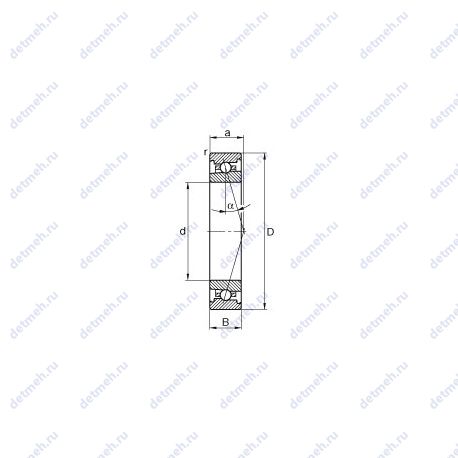

Габаритные и посадочные размеры:
- Угол наклона (α): 15°
- Наружный диаметр (D): 42 мм
- Внутренний диаметр (d): 20 мм
- Ширина (высота) (B): 12 мм
- Высота. мм: 12
- Внешний диаметр: 42 мм
- Внутренний диаметр: 20 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: hs7004-c-t-p4s
- Тела качения: шарики
В таблице приведены основные размеры подшипника HS7004-C-T-P4S, технические характеристики и номинальные значения.
Таблица модификаций подшипника HS7004-C-T-P4S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7004 | Основное исполнение. | 20 | 42 | 12 | 0.079 |
| 7004B | Угол контакта 40 градусов. | 20 | 42 | 12 | 0.089 |
| 7004C | Угол контакта 15°. | 20 | 42 | 12 | 0.066 |
| 7004AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 20 | 42 | 12 | 0.079 |
| 7004 A | Шариковый радиально-упорный подшипник. | 20 | 42 | 12 | 0.089 |
| 7004DF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.16 |
| 7004DB | Угол контакта 40°. | 20 | 42 | 12 | 0.16 |
| 7004DT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.16 |
| 7004CPA | Угол контакта 15 градусов. | 20 | 42 | 12 | 0.079 |
| NC7004V | Бессепараторный подшипник. | 20 | 42 | 12 | 0 |
| 7004CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 20 | 42 | 24 | 0.178 |
| 7004CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004 ADB | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004 BDT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 BDB | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 ADT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 B-UO | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| SM7004CP5 | Шариковый радиально-упорный подшипник. | 20 | 42 | 12 | 0.07 |
| 7004CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.069 |
| 7004 A-UD | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 C-UD | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 C-UO | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 B-UD | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 A-UO | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 ATBP4 | Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.07 |
| 7004-B-TVP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 20 | 42 | 12 | 0.061 |
| 7004CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 20 | 42 | 12 | 0.07 |
| 7004HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 20 | 42 | 12 | 0.072 |
| 7004G/GNP4 | Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 20 | 42 | 12 | 0.067 |
| 7004 CTBP4 | Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.07 |
| 7004A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.069 |
| 7004 BE 2RS | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 42 | 12 | 0.061 |
| 7004HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 20 | 42 | 24 | 0.144 |
| 7004 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 42 | 12 | 0.064 |
Модификации подшипника HS7004-C-T-P4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
