Шариковый подшипник 7920DT
Подшипник 7920DT — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7920, размер 100*140*20 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс T — Механически обработанный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

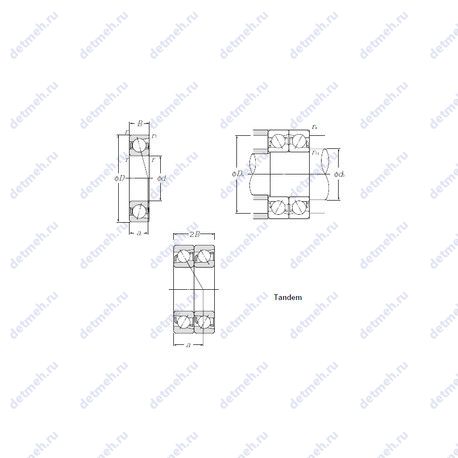

Таблица размеров и характеристик подшипника 7920DT
Производитель CYSD
Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 3700 об/мин;
- Грузоподъемность динамическая - 78 кн;
- Грузоподъемность статическая - 105 кн;
- Частота вращения предельная при жидкой смазке - 5000 об/мин;
Классификация:
- Обозначение - 7920dt;
- Нагрузка - радиальная и осевая;
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
Прочие характеристики:
- Размеры. мм - 100x140x20;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (2B) - 40 мм.;
Габаритные и посадочные размеры:
- Внутренний диаметр - 100 мм;
- Внешний диаметр - 140 мм;
- Высота. мм - 20;
- Ширина (высота) (B) - 20 мм;
- Ширина наружной обоймы (C) - 20 мм;
- Масса - 1.868 кг;
- Радиус наружней фаски - 1.1 мм.;
- Угол наклона (α) - 25°;
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Нагрузка - радиальная и осевая;
- Тела качения - шарики;
- Обозначение - 7920dt;
- Основной тип - шариковый радиально-упорный;
Прочие характеристики:
- Размер (r1 min.) - 0.6 мм;
- Размер сопряженных деталей (ra1 max.) - 0.6;
- Размер сопряженных деталей (db min) - 107;
- Размер (2B) - 40 мм.;
- Размеры. мм - 100x140x20;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (a) - 44.5 мм;
- Размер сопряженных деталей (da min.) - 107;
- Размер сопряженных деталей (Da max.) - 133;
- Размер сопряженных деталей (ra max.) - 1;
- Размер сопряженных деталей (Db max) - 135.5;
Габаритные и посадочные размеры:
- Угол наклона (α) - 25°;
- Внутренний диаметр - 100 мм;
- Внешний диаметр - 140 мм;
- Высота. мм - 20;
- Масса - 1.868 кг;
- Ширина (высота) (B) - 20 мм;
- Радиус наружней фаски - 1.1 мм;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 5 000 об/мин;
- Грузоподъемность динамическая - 78 кн;
- Грузоподъемность статическая - 105 кн;
- Частота вращения предельная при пластичной смазке - 3 700 об/мин;
В таблице приведены основные размеры подшипника 7920DT, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7920DT
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7920 | Основное исполнение. | 100 | 140 | 20 | 0.934 |
| 7920C | Угол контакта 15°. | 100 | 140 | 20 | 0.773 |
| 7920DB | Угол контакта 40°. | 100 | 140 | 20 | 1.868 |
| 7920DF | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 140 | 20 | 1.868 |
| 7920CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Угол контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 100 | 140 | 40 | 1.87 |
| 7920CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 100 | 140 | 40 | 1.556 |
| 7920CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 100 | 140 | 40 | 1.556 |
| 7920CPA | Угол контакта 15 градусов. | 100 | 140 | 20 | 0.773 |
| 7920 A5 | Шариковый радиально-упорный подшипник, двухрядный. | 100 | 140 | 20 | 0.804 |
| 7920CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 100 | 140 | 20 | 26.1 |
| 7920A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 100 | 140 | 20 | 38 |
| 7920UCG/GNP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 140 | 20 | 0.81 |
| 7920UCG/GNP42 | Угол контакта 15°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 140 | 20 | 0.81 |
| 7920UADG/GNP42 | Угол контакта 25°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 140 | 20 | 0.81 |
| 5S-7920UCG/GNP42 | Гибридный подшипник, стальные кольца и керамические тела качения. Угол контакта 15°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 140 | 20 | 0.52 |
| 5S-7920UADG/GNP42 | Гибридный подшипник, стальные кольца и керамические тела качения. Угол контакта 25°. Класс точности JIS4 для размеров и JIS 2 для точности вращения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 140 | 20 | 0.52 |
Модификации подшипника 7920DT - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 7920DT
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CYSD | 7920DT | 100 | 140 | 20 | ISO |
| NTN | 7920DT | 100 | 140 | 20 | ISO |
Аналог подшипника 7920DT — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| ML71920HVDUJ74S | 100 | 140 | 20 | |||
| ML71920CVDUJ74S | 100 | 140 | 20 |
