Шариковый подшипник 1580211 АС17

Подшипник 1580211 АС17 — это отечественный шариковый радиальный подшипник, однорядный, со сферической наружной поверхностью наружного кольца, с двумя защитными шайбами, обозначение основновного исполнения 1580211, размер 55*100*23 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-18, ГПЗ-20
Внутренний диаметр: 55 мм
Наружный диаметр: 100 мм
Ширина: 23 мм
Масса: 0.65 кг

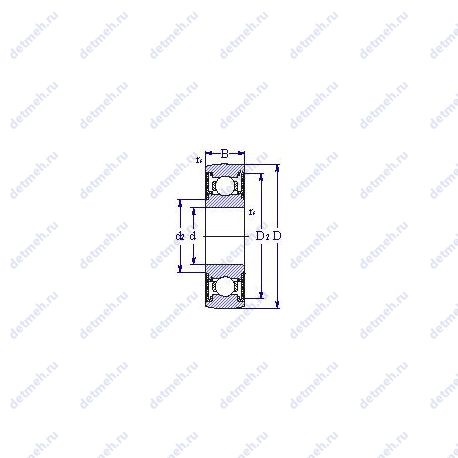

Подшипник 1580211 АС17 чертеж — Чертеж подшипника 1580211 АС17

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность Суффикс С17 — Литол-24

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Применяемость
Взаимозаменяемость

Таблица размеров и характеристик подшипника 1580211 АС17

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Габаритные и посадочные размеры:

В (мм) Ширина - 23;
d (мм) Внутренний диаметр - 55;
D (мм) Наружный диаметр - 100;
m (кг) Масса - 0.646;

Классификация:

Обозначение - 1580211 ас17;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 14.288;
N шариков Количество шариков - 10;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 33.5;
Co (kN) Грузоподъемность статическая - 29;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 4300;

Производитель ГПЗ-18

ОАО "Винницкий подшипниковый завод"

Прочие характеристики:

N шариков Количество шариков - 10;
d шарика (мм) Диаметр шарика - 14.288;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Размеры. мм - 55x100x23;
Номер по ГОСТ - 1580211 ас17;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 33.5;
Co (kN) Грузоподъемность статическая - 29;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 4300;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - 1580211 ас17;
Нагрузка - радиальная;
Тела качения - шарики;

Габаритные и посадочные размеры:

m (кг) Масса - 0.646;
В (мм) Ширина - 23;
D (мм) Наружный диаметр - 100;
d (мм) Внутренний диаметр - 55;
Ширина - 23 мм;
Масса - 0.646 кг;
Внешний диаметр - 100 мм;
Внутренний диаметр - 55 мм;

В таблице приведены основные размеры подшипника 1580211 АС17, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1580211 АС17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1580211	Основное исполнение.	55	100	23	0.646
1580211 А	Повышенная грузоподъемность.	55	100	23	0.65
1580211 С17	Литол-24.	55	100	23	0.65
1580211 АС17Ш	Повышенная грузоподъемность. Литол-24. Нормы шумности.	55	100	23	0.65
6 1580211 АШ1	Повышенная грузоподъемность. Нормы шумности.	55	100	23	0.65
8 1580211 АС17	Повышенная грузоподъемность. Литол-24.	55	100	23	0.65
6 1580211 С17Ш1	Литол-24. Нормы шумности.	55	100	23	0.65
6 1580211 АС17Ш	Повышенная грузоподъемность. Литол-24. Нормы шумности.	55	100	23	0.65
6 1580211 АНК7Ш1	Повышенная грузоподъемность. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АL19Ш1	Повышенная грузоподъемность. Нормы шумности.	55	100	23	0.65
6 1580211 АС17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности.	55	100	23	0.65
6 1580211 АЕL19Ш1	Повышенная грузоподъемность. Нормы шумности. Сепаратор из текстолита..	55	100	23	0.65
6 1580211 АЕС17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. Сепаратор из текстолита..	55	100	23	0.65
6 1580211 АНК7С17Ш	Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
1580211 ЕНК10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита.. Улучшенная конструкция уплотнений плюс стопорный штифт. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7L19Ш1	Повышенная грузоподъемность. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7W41Ш1	Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7С27Ш1	Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7С17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 А1НК7L19Ш1	Повышенная грузоподъемность. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65

Модификации подшипника 1580211 АС17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 1580211 АС17

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-20	1580211 АС17	55	100	23	ГОСТ
ГПЗ-18	1580211 АС17	55	100	23	ГОСТ

Аналог подшипника 1580211 АС17 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Применение подшипника 1580211 АС17

Комбайн Дон-680 Шарнир центральный
Комбайн Дон-680 Шарнир центральный жатки

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Различия
1160211	55	100	23
1180211	55	100	23
1160211 А	55	100	23	Повышенной грузоподъёмности
1180211 AС17	55	100	23
1180211 А	55	100	23	Повышенной грузоподъёмности
1180211 АС17	55	100	23	Повышенной грузоподъёмности
8 1160211 А	55	100	23	Повышенной грузоподъёмности
8 1180211 АС17	55	100	23	Повышенной грузоподъёмности
