Шариковый подшипник 6-1580211 АС17Ш

Подшипник 6-1580211 АС17Ш — это отечественный шариковый радиальный подшипник, однорядный, со сферической наружной поверхностью наружного кольца, с двумя защитными шайбами, обозначение основновного исполнения 1580211, размер 55*100*23 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 55 мм
Наружный диаметр: 100 мм
Ширина: 23 мм
Масса: 0.65 кг

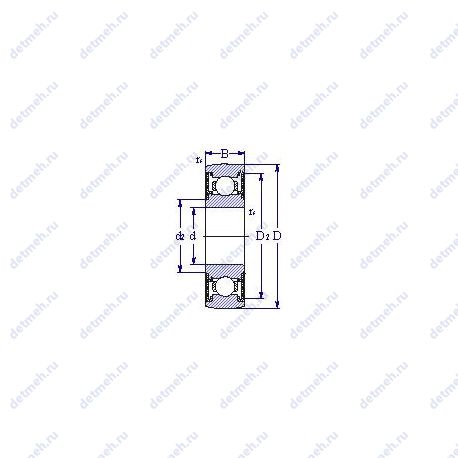

Подшипник 6-1580211 АС17Ш чертеж — Чертеж подшипника 6-1580211 АС17Ш

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность Суффикс С17 — Литол-24 Суффикс Ш — Нормы шумности

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-1580211 АС17Ш

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 6 1580211 ас17ш;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 14.288;
N шариков Количество шариков - 10;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 55;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 23;
m (кг) Масса - 0.646;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 33.5;
Co (kN) Грузоподъемность статическая - 29;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 4300;

В таблице приведены основные размеры подшипника 6-1580211 АС17Ш, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-1580211 АС17Ш

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1580211	Основное исполнение.	55	100	23	0.646
1580211 А	Повышенная грузоподъемность.	55	100	23	0.65
1580211 С17	Литол-24.	55	100	23	0.65
1580211 АС17	Повышенная грузоподъемность. Литол-24.	55	100	23	0.65
1580211 АС17Ш	Повышенная грузоподъемность. Литол-24. Нормы шумности.	55	100	23	0.65
6 1580211 АШ1	Повышенная грузоподъемность. Нормы шумности.	55	100	23	0.65
8 1580211 АС17	Повышенная грузоподъемность. Литол-24.	55	100	23	0.65
6 1580211 С17Ш1	Литол-24. Нормы шумности.	55	100	23	0.65
6 1580211 АL19Ш1	Повышенная грузоподъемность. Нормы шумности.	55	100	23	0.65
6 1580211 АНК7Ш1	Повышенная грузоподъемность. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АС17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности.	55	100	23	0.65
6 1580211 АЕС17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. Сепаратор из текстолита..	55	100	23	0.65
6 1580211 АЕL19Ш1	Повышенная грузоподъемность. Нормы шумности. Сепаратор из текстолита..	55	100	23	0.65
1580211 ЕНК10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита.. Улучшенная конструкция уплотнений плюс стопорный штифт. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7С17Ш	Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7W41Ш1	Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7L19Ш1	Повышенная грузоподъемность. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7С27Ш1	Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 АНК7С17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65
6 1580211 А1НК7L19Ш1	Повышенная грузоподъемность. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	55	100	23	0.65

Модификации подшипника 6-1580211 АС17Ш - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Различия
1160211	55	100	23
1180211	55	100	23
1160211 А	55	100	23	Повышенной грузоподъёмности
1180211 AС17	55	100	23
1180211 А	55	100	23	Повышенной грузоподъёмности
1180211 АС17	55	100	23	Повышенной грузоподъёмности
8 1160211 А	55	100	23	Повышенной грузоподъёмности
8 1180211 АС17	55	100	23	Повышенной грузоподъёмности
