Шариковый подшипник 1580209К

Подшипник 1580209К — это отечественный шариковый радиальный подшипник, однорядный, со сферической наружной поверхностью наружного кольца, с двумя защитными шайбами, обозначение основновного исполнения 1580209, размер 45*85*21 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 21 мм
Масса: 0.451 кг

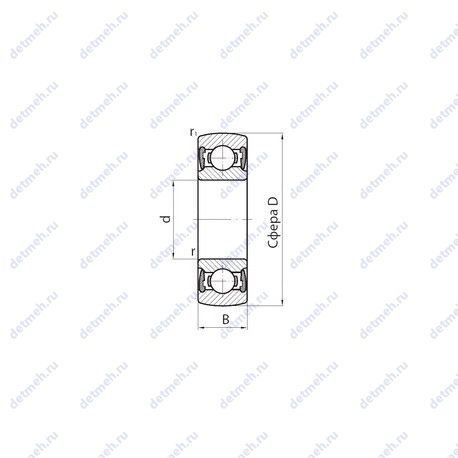

Подшипник 1580209К чертеж — Чертеж подшипника 1580209К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1580209К

Производитель ЕРК

Пропускная способность:

Грузоподъемность динамическая - 33.2 кн;
Частота вращения предельная при пластичной смазке - 5000 об/мин;
Грузоподъемность статическая - 21.6 кн;

Прочие характеристики:

Размер (r1 min.) - 0.3 мм.;
Номер по ГОСТ - 1580209к;
Уплотнение - есть;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 21 мм.;
Радиус наружней фаски - 1.1 мм.;
Масса - 0.451 кг;
Ширина наружной обоймы (C) - 21 мм.;
Внешний диаметр - 85 мм., 85;
Внутренний диаметр - 45 мм., 45;

Классификация:

Основной тип - шариковый радиальный;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 1580209К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1580209К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1580209	Основное исполнение.	45	85	21	0.45
1580209 А	Повышенная грузоподъемность.	45	85	21	0.45
1580209 Е	Сепаратор из текстолита..	45	85	21	0.45
1580209 С17	Литол-24.	45	85	21	0.45
1580209 АС17	Повышенная грузоподъемность. Литол-24.	45	85	21	0.45
1580209 КС17	Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	21	0.45
1580209 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	45	85	21	0.45
8 1580209 КС17	Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	21	0.45
1580209 АТ2С17	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24.	45	85	21	0.45
1580209 ЕТ2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита..	45	85	21	0.45
6 1580209 С17Ш	Литол-24. Нормы шумности.	45	85	21	0.45
8 1580209 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	45	85	21	0.45
1580209 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	45	85	21	0.45
6 1580209 АС17Ш	Повышенная грузоподъемность. Литол-24. Нормы шумности.	45	85	21	0.45
1580209 АКТ2С17	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Литол-24.	45	85	21	0.45
6 1580209 АС17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности.	45	85	21	0.45
1580209 ЕК7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	45	85	21	0.45
1580209 К10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Улучшенная конструкция уплотнений плюс стопорный штифт.	45	85	21	0.45
6 1580209 АНК10Ш	Повышенная грузоподъемность. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт. Детали из теплостойкой стали.	45	85	21	0.45
1580209 ЕК10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита.. Улучшенная конструкция уплотнений плюс стопорный штифт.	45	85	21	0.452
6 1580209 АНК7W41Ш1	Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	45	85	21	0.45
6 1580209 АНК7L19Ш1	Повышенная грузоподъемность. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	45	85	21	0.45
6 1580209 АНК7С17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	45	85	21	0.45
6 1580209 А1НЕК7С17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	45	85	21	0.45
6 1580209 А1НЕК7L19Ш1	Повышенная грузоподъемность. Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	45	85	21	0.45
6 1580209 А1НЕК7W41Ш1	Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	45	85	21	0.45
6 1580209 А1НЕК7W42Ш1	Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	45	85	21	0.45

Модификации подшипника 1580209К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
