Подшипник 153630Н ГОСТ
Модификация 153630Н — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, основное конструктивное исполнение - 153630.
Импортный аналог - 22330CCKW33.
Размер подшипника: 150*320*108 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 108 мм
Масса: 43 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 153630Н
Суффикс Н — Детали из теплостойкой стали
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 153630Н
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 153630 | Основное исполнение. | 150 | 320 | 108 | 43 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 153630Н
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 153630Н | 150 | 320 | 108 | ГОСТ |
| SKF | 22330 CCK/W33 | 150 | 320 | 108 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 153630Н
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 3630 | 150 | 320 | 108 | |||
| 53630 | 150 | 320 | 108 | |||
| 73930 | 150 | 320 | 108 | |||
| 113630 | 150 | 320 | 108 | |||
| 153630 | 150 | 320 | 108 | |||
| 113630 АН | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 113630H | 150 | 320 | 108 | |||
| 113630АМНК | 150 | 320 | 108 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 30 113630 АН | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 30-3630 | 150 | 320 | 108 | |||
| 30 3630 А | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 30 3630 АН | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 30-3630 Н | 150 | 320 | 108 | |||
| 3630 А | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 3630 АД | 150 | 320 | 108 | Сепаратор из алюминиевого сплава | Повышенной грузоподъёмности | |
| 3630 АН | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 3630 Л | 150 | 320 | 108 | Сепаратор из латуни | ||
| 3630 АМНК | 150 | 320 | 108 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 3630АМНК5 | 150 | 320 | 108 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 3630 Н | 150 | 320 | 108 | |||
| 40-3630 | 150 | 320 | 108 | |||
| 40-3630 А | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 53630Н | 150 | 320 | 108 | |||
| 113630 АМДН | 150 | 320 | 108 | Сепаратор из алюминиевого сплава | Повышенной грузоподъёмности | |
| 113630 АМН | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 113630 А | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 30 113630 А | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 30 3630 АМНК5 | 150 | 320 | 108 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 30 3630 АНД | 150 | 320 | 108 | Сепаратор из алюминиевого сплава | Повышенной грузоподъёмности | |
| 3630 АДН | 150 | 320 | 108 | Сепаратор из алюминиевого сплава | Повышенной грузоподъёмности | |
| 3630 АМДН | 150 | 320 | 108 | Сепаратор из алюминиевого сплава | Повышенной грузоподъёмности | |
| 3630 АМН | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 3630 АМ | 150 | 320 | 108 | Повышенной грузоподъёмности | ||
| 6 3630 НШ1 | 150 | 320 | 108 | |||
| 6 3630 НШ | 150 | 320 | 108 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 153630Н
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный сферический;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Тип - сферический;
- Форма роликов - бочкообразные;
Прочие характеристики:
- Номер по - 153630н;
- Размеры. мм - 150x320x108;
- Импортный аналог - 22330cck/w33;

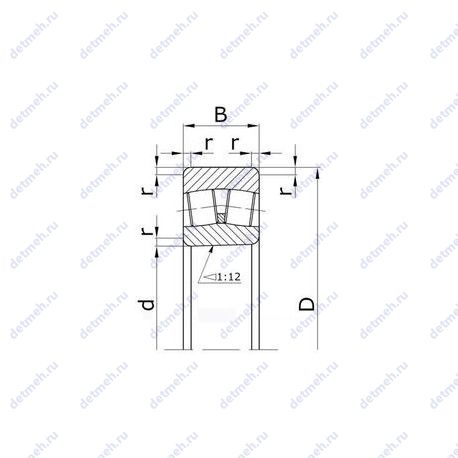

Габаритные и посадочные размеры:
- Внутренний диаметр - 150 мм;
- Внешний диаметр - 320 мм;
- Ширина (высота) (B) - 108;
- Радиус наружней фаски - 5;
- Масса - 43 кг;
