Подшипник 40-3630 ГОСТ

Модификация 40-3630 — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, основное конструктивное исполнение - 3630.
Импортный аналог - 22330CAC4.
Размер подшипника: 150*320*108 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-11
  3. Внутренний диаметрВнутренний диаметр: 150 мм
  4. Наружный диаметрНаружный диаметр: 320 мм
  5. ШиринаШирина: 108 мм
  6. МассаМасса: 43.6 кг

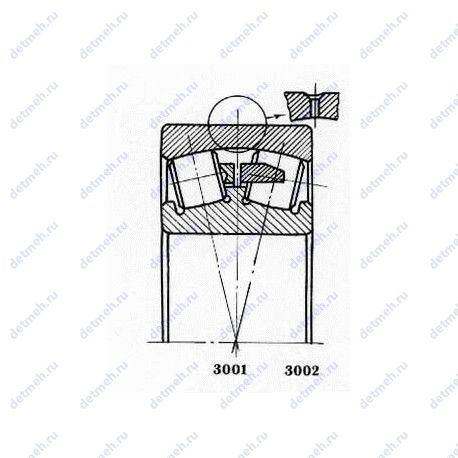

Подшипник 40-3630 чертеж
Чертеж подшипника 40-3630

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 40-3630

НомерТехнические требованияd,ммD,ммB,ммm,кг
3630Основное исполнение.15032010843.5
30-363015032010843.6
30 3630 АПовышенная грузоподъемность
15032010843.10
30 3630 АНПовышенная грузоподъемность
Детали из теплостойкой стали
15032010843.10
30-3630 НДетали из теплостойкой стали
15032010843.6
3630 АПовышенная грузоподъемность
15032010843.10
3630 АДПовышенная грузоподъемность
Сепаратор из алюминиевого сплава.
15032010843.10
3630 АНПовышенная грузоподъемность
Детали из теплостойкой стали
15032010843.10
3630 ЛСепаратор из латуни.
15032010843.1
3630 АМНКПовышенная грузоподъемность
Модифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
Детали из теплостойкой стали
15032010843.1
3630АМНК5Повышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
15032010844.64
3630 НДетали из теплостойкой стали
15032010843.1
40-3630 АПовышенная грузоподъемность
15032010843.6
30 3630 АМНК5Повышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
15032010843.10
30 3630 АНДПовышенная грузоподъемность
Сепаратор из алюминиевого сплава.
Детали из теплостойкой стали
15032010843.10
3630 АДНПовышенная грузоподъемность
Сепаратор из алюминиевого сплава.
Детали из теплостойкой стали
15032010843.10
3630 АМДНПовышенная грузоподъемность
Сепаратор из алюминиевого сплава.
Модифицированный контакт.
Детали из теплостойкой стали
15032010843.10
3630 АМНПовышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
15032010843.10
3630 АМПовышенная грузоподъемность
Модифицированный контакт.
15032010843.10
6 3630 НШ1Нормы шумности
Детали из теплостойкой стали
15032010843.10
6 3630 НШНормы шумности
Детали из теплостойкой стали
15032010843.1
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 40-3630

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
3630150320108
53630150320108
73930150320108
113630150320108
153630150320108
113630 АН150320108Повышенной грузоподъёмности
113630H150320108
113630АМНК150320108Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
153630Н150320108
30 113630 АН150320108Повышенной грузоподъёмности
30-3630150320108
30 3630 А150320108Повышенной грузоподъёмности
30 3630 АН150320108Повышенной грузоподъёмности
30-3630 Н150320108
3630 А150320108Повышенной грузоподъёмности
3630 АД150320108Сепаратор из алюминиевого сплава
Повышенной грузоподъёмности
3630 АН150320108Повышенной грузоподъёмности
3630 Л150320108Сепаратор из латуни
3630 АМНК150320108Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3630АМНК5150320108Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3630 Н150320108
40-3630 А150320108Повышенной грузоподъёмности
53630Н150320108
113630 АМДН150320108Сепаратор из алюминиевого сплава
Повышенной грузоподъёмности
113630 АМН150320108Повышенной грузоподъёмности
113630 А150320108Повышенной грузоподъёмности
30 113630 А150320108Повышенной грузоподъёмности
30 3630 АМНК5150320108Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
30 3630 АНД150320108Сепаратор из алюминиевого сплава
Повышенной грузоподъёмности
3630 АДН150320108Сепаратор из алюминиевого сплава
Повышенной грузоподъёмности
3630 АМДН150320108Сепаратор из алюминиевого сплава
Повышенной грузоподъёмности
3630 АМН150320108Повышенной грузоподъёмности
3630 АМ150320108Повышенной грузоподъёмности
6 3630 НШ1150320108
6 3630 НШ150320108
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 40-3630

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-11

ГПЗ-11 — ОАО "Минский подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный сферический;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Тип - сферический;
  • Форма роликов - бочкообразные;

Прочие характеристики:

  • Номер по ГОСТ - 40-3630;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 150 мм;
  • Внешний диаметр - 320 мм;
  • Ширина (высота) (B) - 108 мм.;
  • Масса - 43.6 кг;
  • Ширина наружной обоймы (C) - 108 мм.;
×
