Роликовый подшипник 29396-E1-MB

Подшипник 29396-E1-MB — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 29396, размер 480*730*150 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 480 мм
Наружный диаметр: 730 мм
Ширина: 150 мм
Масса: 219 кг

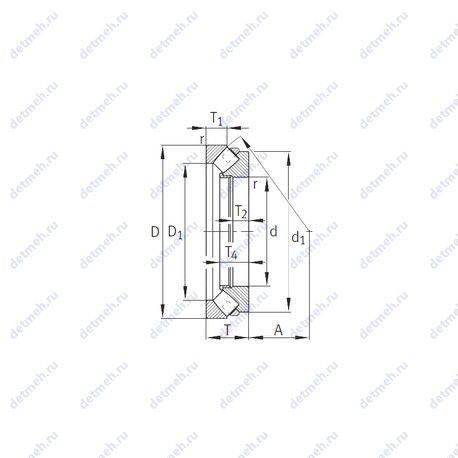

Подшипник 29396-E1-MB чертеж — Чертеж подшипника 29396-E1-MB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 29396-E1-MB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Грузоподъемность статическая - 21 400 кн;
Частота вращения номинальная - 425 об/мин;
Частота вращения предельная - 850 об/мин;
Грузоподъемность динамическая - 4 950 кн;

Прочие характеристики:

Размер сопряженных деталей (db max.) - 511;
Расстояние от торца до оси смазочных отверстий (A) - 270 мм.;
Размер (T2) - 54;
Размер (T1) - 73.5;
Размер сопряженных деталей (Db min.) - 746;
Размер сопряженных деталей (ra max.) - 5;
Размер сопряженных деталей (Da max.) - 660;
Размер сопряженных деталей (da min.) - 605;
Размер (d1) - 680 мм.;
Размер (D1) - 591 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 480x730x150;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - 29396-e1-mb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 6 мм.;
Масса - 219 кг;
Ширина рабочая (T) - 150 мм.;
Высота. мм - 150;
Внешний диаметр - 730. мм;
Внутренний диаметр - 480. мм;

В таблице приведены основные размеры подшипника 29396-E1-MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 29396-E1-MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
29396	Основное исполнение.	480	730	150	218
29396E	Роликовый упорно-радиальный подшипник, однорядный.	480	730	150	224
29396 M	Роликовый упорно-радиальный подшипник, однорядный.	480	730	72	204
29396-E-MB	Роликовый упорно-радиальный подшипник, однорядный.	480	730	150	209.2

Модификации подшипника 29396-E1-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
