Роликовый подшипник 29396 M

Подшипник 29396 M — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 29396, размер 480*730*72 мм.

Стандарт: ISO
Бренды: CX, ISB, ISO
Внутренний диаметр: 480 мм
Наружный диаметр: 730 мм
Ширина: 72 мм
Масса: 204 кг

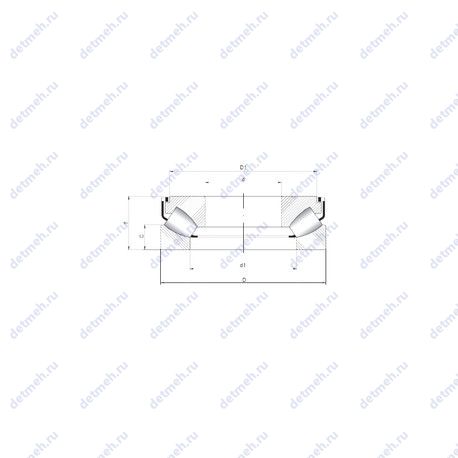

Подшипник 29396 M чертеж — Чертеж подшипника 29396 M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 29396 M

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Пропускная способность:

Частота вращения предельная при жидкой смазке - 720 об/мин;
Грузоподъемность динамическая - 4283 кн;
Грузоподъемность статическая - 19208 кн;
Частота вращения предельная при пластичной смазке - 612 об/мин;

Классификация:

Тела качения - ролики;
Основной тип - роликовый упорный;
Нагрузка - осевая;
Обозначение - 29396 m;

Прочие характеристики:

Размеры. мм - 480x730x150;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (d1) - 684 мм.;
Размер (B) - 112 мм.;
Размер (D1) - 582 мм.;
Размер (E) - 74 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 480 мм;
Внешний диаметр - 730 мм;
Высота. мм - 150;
Масса - 212 кг;
Высота (H) - 150 мм.;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Пропускная способность:

Частота вращения предельная при пластичной смазке - 350 об/мин;
Грузоподъемность динамическая - 4370 кн;
Грузоподъемность статическая - 19600 кн;
Частота вращения предельная при жидкой смазке - 450 об/мин;

Классификация:

Нагрузка - осевая;
Обозначение - 29396 m;
Тела качения - ролики;
Основной тип - роликовый упорный;

Габаритные и посадочные размеры:

Ширина рабочая (T) - 150 мм.;
Внутренний диаметр (d1) - 590;
Наружный диаметр (D1) - 705;
Ширина наружной обоймы (C) - 72 мм;
Масса - 204 кг;
Внешний диаметр - 730. мм;
Внутренний диаметр - 480. мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая - 4370 кн;
Грузоподъемность статическая - 19600 кн;
Частота вращения предельная при пластичной смазке - 350 об/мин;
Частота вращения предельная при жидкой смазке - 450 об/мин;

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Масса - 204 кг;
Внешний диаметр - 730. мм;
Внутренний диаметр - 480. мм;
Наружный диаметр (D1) - 705;
Внутренний диаметр (d1) - 590;
Ширина рабочая (T) - 150 мм.;
Ширина наружной обоймы (C) - 72 мм;

Классификация:

Обозначение - 29396 m;
Тела качения - ролики;
Основной тип - роликовый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника 29396 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 29396 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
29396	Основное исполнение.	480	730	150	218
29396E	Роликовый упорно-радиальный подшипник, однорядный.	480	730	150	224
29396-E-MB	Роликовый упорно-радиальный подшипник, однорядный.	480	730	150	209.2
29396-E1-MB	Роликовый упорно-радиальный подшипник, однорядный.	480	730	150	219

Модификации подшипника 29396 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 29396 M

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	29396 M	480	730	72	ISO
ISB	29396 M	480	730	72	ISO
ISO	29396 M	480	730	72	ISO

Аналог подшипника 29396 M — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
