Роликовый подшипник 23256CW33MB

Подшипник 23256CW33MB — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23256, размер 280*500*176 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 280 мм
Наружный диаметр: 500 мм
Ширина: 176 мм
Масса: 153 кг

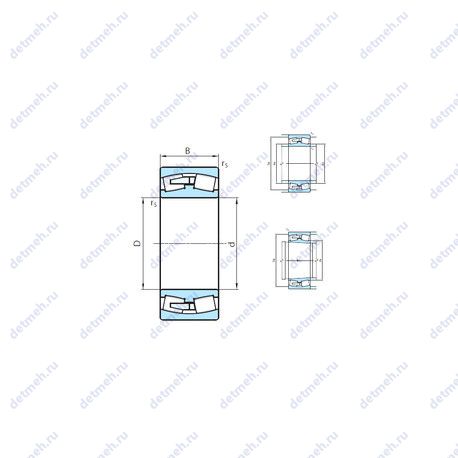

Подшипник 23256CW33MB чертеж — Чертеж подшипника 23256CW33MB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 23256CW33MB

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Пропускная способность:

Частота вращения предельная при жидкой смазке - 670 об/мин;
Частота вращения предельная при пластичной смазке - 560 об/мин;
Грузоподъемность статическая - 5127 кн;
Грузоподъемность динамическая - 2915 кн;

Классификация:

Тип - сферический;
Форма роликов - бочкообразные;
Основной тип - роликовый радиальный сферический;
Обозначение - 23256cw33mb;
Нагрузка - радиальная;
Тела качения - ролики;

Прочие характеристики:

Размер сопряженных деталей (da min.) - 306;
Размер сопряженных деталей (Da max.) - 474;
Размер сопряженных деталей (Da min) - 426;
Уплотнение - нет;
Количество дорожек качения - 2;
Размер сопряженных деталей (ra max.) - 4;
Размеры. мм - 280x500x176;

Габаритные и посадочные размеры:

Радиус наружней фаски - 5 мм.;
Ширина наружной обоймы (C) - 176 мм.;
Ширина (высота) (B) - 176 мм.;
Масса - 153 кг;
Высота. мм - 176;
Внешний диаметр - 500. мм;
Внутренний диаметр - 280. мм;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.77;
Расчетный коэффициент (Y1) - 1.86;
Расчетный коэффициент (Y0) - 1.82;
Расчетный коэффициент (e) - 0.36;

В таблице приведены основные размеры подшипника 23256CW33MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23256CW33MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23256	Основное исполнение.	280	500	176	150
23256E	Роликовый радиальный сферический подшипник, двухрядный.	280	500	176	152
23256B	Роликовый радиальный сферический подшипник, двухрядный.	280	500	176	150
23256R	Роликовый радиальный сферический подшипник, двухрядный.	280	500	176	153
23256BK	Коническое внутреннее отверстие, конусность 1:12.	280	500	176	145
23256RK	Коническое внутреннее отверстие, конусность 1:12.	280	500	176	149
23256EK	Коническое внутреннее отверстие, конусность 1:12.	280	500	176	152
23256 K	Коническое внутреннее отверстие, конусность 1:12.	280	500	176	150
23256YMB	Штампованный сепаратор из листовой латуни.	280	500	176	149
23256RHA	Роликовый радиальный сферический подшипник, двухрядный.	280	500	176	145
23256W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	150
23256-MB	Роликовый радиальный сферический подшипник, двухрядный.	280	500	176	157
23256RHAK	Коническое внутреннее отверстие, конусность 1:12.	280	500	176	141
23256CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	280	500	176	147
23256 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	152
23256-K-MB	Коническое внутреннее отверстие, конусность 1:12.	280	500	176	181.8
23256 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	150
23256VMW33	Бессепараторный подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	171.25
23256CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	280	500	176	147
23256VMKW33	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	162.75
23256MBKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	147.83
23256 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	152
TL23256CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	280	500	176	147
23256 CC/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	150
23256-MB-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	147.9
TL23256CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	280	500	176	147
23256 CCK/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	145
23256-E1A-MB1	Роликовый радиальный сферический подшипник, двухрядный.	280	500	176	148
23256-K-MB-W33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	152
23256YMBW525C08	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	280	500	176	149
23256-E1A-K-MB1	Коническое внутреннее отверстие, конусность 1:12.	280	500	176	143.7
23256YMBW507C08	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	280	500	176	149
23256KYMBW507C08	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	280	500	176	149
23256KYMBW507AC08	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	280	500	176	149
23256 KCW33+H2356	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	152
23256YMBW507C08C3	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	280	500	176	149
23256KYMBW507C08C3	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	280	500	176	149
23256 KCW33+AH2356	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	280	500	176	152
23256-K-MB+AH2356G	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	280	500	176	174
23256 EKW33+OH2356	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	260	500	176	165

Модификации подшипника 23256CW33MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
