Роликовый подшипник 23256EK
Подшипник 23256EK — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23256, размер 280*500*176 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 280 мм
Наружный диаметр: 500 мм
Ширина: 176 мм
Масса: 152 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 23256EK
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

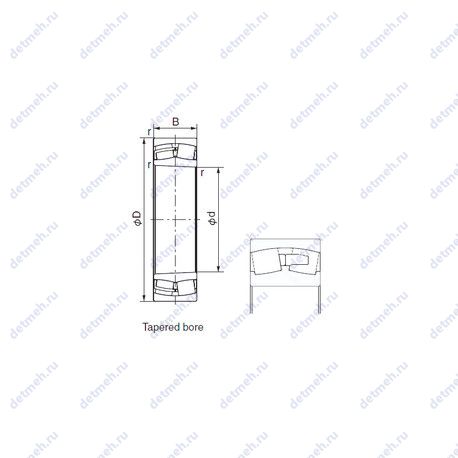

Габаритные и посадочные размеры:
- Масса: 152 кг
- Радиус наружней фаски: 5 мм
- Ширина наружной обоймы (C): 176 мм
- Ширина (высота) (B): 176 мм.
- Высота. мм: 176
- Внешний диаметр: 500 мм
- Внутренний диаметр: 280 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.79
- Расчетный коэффициент (Y1): 2.87
- Расчетный коэффициент (Y0): 1.83
- Расчетный коэффициент (e): 0.36
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 280x500x176
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 1000 об/мин
- Частота вращения предельная при пластичной смазке: 790 об/мин
- Грузоподъемность статическая: 5200 кн
- Грузоподъемность динамическая: 4150 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 23256ek
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 23256EK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23256EK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23256 | Основное исполнение. | 280 | 500 | 176 | 150 |
| 23256E | Роликовый радиальный сферический подшипник, двухрядный. | 280 | 500 | 176 | 152 |
| 23256R | Роликовый радиальный сферический подшипник, двухрядный. | 280 | 500 | 176 | 153 |
| 23256B | Роликовый радиальный сферический подшипник, двухрядный. | 280 | 500 | 176 | 150 |
| 23256RK | Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 149 |
| 23256BK | Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 145 |
| 23256 K | Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 150 |
| 23256W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 150 |
| 23256YMB | Штампованный сепаратор из листовой латуни. | 280 | 500 | 176 | 149 |
| 23256RHA | Роликовый радиальный сферический подшипник, двухрядный. | 280 | 500 | 176 | 145 |
| 23256-MB | Роликовый радиальный сферический подшипник, двухрядный. | 280 | 500 | 176 | 157 |
| 23256RHAK | Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 141 |
| 23256CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 280 | 500 | 176 | 147 |
| 23256CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 147 |
| 23256-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 181.8 |
| 23256 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 150 |
| 23256 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 152 |
| 23256VMW33 | Бессепараторный подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 171.25 |
| TL23256CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 280 | 500 | 176 | 147 |
| 23256CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 153 |
| 23256VMKW33 | Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 162.75 |
| 23256MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 147.83 |
| 23256 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 152 |
| 23256-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 147.9 |
| 23256 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 150 |
| TL23256CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 147 |
| 23256 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 145 |
| 23256-E1A-MB1 | Роликовый радиальный сферический подшипник, двухрядный. | 280 | 500 | 176 | 148 |
| 23256-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 152 |
| 23256YMBW525C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 280 | 500 | 176 | 149 |
| 23256YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 280 | 500 | 176 | 149 |
| 23256-E1A-K-MB1 | Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 143.7 |
| 23256KYMBW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 280 | 500 | 176 | 149 |
| 23256 KCW33+H2356 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 152 |
| 23256KYMBW507AC08 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 280 | 500 | 176 | 149 |
| 23256YMBW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 280 | 500 | 176 | 149 |
| 23256-K-MB+AH2356G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 280 | 500 | 176 | 174 |
| 23256 KCW33+AH2356 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 280 | 500 | 176 | 152 |
| 23256KYMBW507C08C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 280 | 500 | 176 | 149 |
| 23256 EKW33+OH2356 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 260 | 500 | 176 | 165 |
Модификации подшипника 23256EK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
