Роликовый подшипник 230/850B

Подшипник 230/850B — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 230/850, размер 850*1220*272 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: NTN
  3. Внутренний диаметрВнутренний диаметр: 850 мм
  4. Наружный диаметрНаружный диаметр: 1220 мм
  5. ШиринаШирина: 272 мм
  6. МассаМасса: 1050 кг

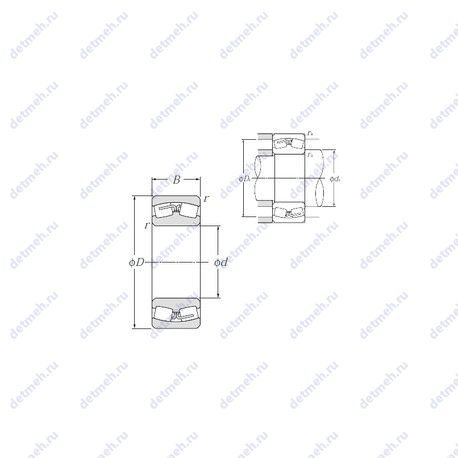

Подшипник 230/850B чертеж
Чертеж подшипника 230/850B

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

Написать в Телеграм, WhatsApp +7 (977) 089-51-20

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Взаимозаменяемость

Таблица размеров и характеристик подшипника 230/850B

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Пропускная способность:

  • Частота вращения предельная при пластичной смазке: 210 об/мин
  • Частота вращения предельная при жидкой смазке: 270 об/мин
  • Грузоподъемность статическая: 22 700 кн
  • Грузоподъемность динамическая: 9 750 кн

Классификация:

  • Тип: сферический
  • Нагрузка: радиальная
  • Основной тип: роликовый радиальный сферический
  • Обозначение: 230/850b
  • Форма роликов: бочкообразные
  • Тела качения: ролики

Исходные данные для расчета:

  • Расчетный коэффициент (Y1): 3.32
  • Расчетный коэффициент (Y2): 4.95
  • Расчетный коэффициент (Y0): 3.25
  • Расчетный коэффициент (e): 0.2

Прочие характеристики:

  • Размер сопряженных деталей (ra max.): 6
  • Размер сопряженных деталей (Da max.): 1 184
  • Размер сопряженных деталей (da min.): 886
  • Уплотнение: нет
  • Количество дорожек качения: 2
  • Размеры. мм: 850x1220x272

Габаритные и посадочные размеры:

  • Радиус наружней фаски: 7.5 мм
  • Ширина (высота) (B): 272 мм.
  • Масса: 1 050 кг
  • Ширина наружной обоймы (C): 272 мм.
  • Высота. мм: 272
  • Внешний диаметр: 1 220. мм
  • Внутренний диаметр: 850 мм

В таблице приведены основные размеры подшипника 230/850B, технические характеристики и номинальные значения.

Таблица модификаций подшипника 230/850B

НомерТехнические требованияd,ммD,ммB,ммm,кг
230/850Основное исполнение.85012202721050
230/850EРоликовый радиальный сферический подшипник, двухрядный.85012202721059
230/850RРоликовый радиальный сферический подшипник, двухрядный.85012202721080
230/850EKКоническое внутреннее отверстие, конусность 1:12.85012202721059
230/850BKКоническое внутреннее отверстие, конусность 1:12.85012202721010
230/850RKКоническое внутреннее отверстие, конусность 1:12.85012202721050
230/850 KКоническое внутреннее отверстие, конусность 1:12.85012202721050
230/850YMBШтампованный сепаратор из листовой латуни.85012202721030
230/850W33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721080
230/850CAE4Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.85012202721020
230/850-B-MBРоликовый радиальный сферический подшипник, двухрядный.85012202721078
230/850CAKE4Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.85012202721020
230/850 CW33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721080
230/850 KW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721050
230/850 KCW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721050
230/850CW33MBКольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721110
230/850 CA/W33Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.85012202721050
230/850-B-K-MBКоническое внутреннее отверстие, конусность 1:12.85012202721035
230/850 CAK/W33Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.80012202721017
230/850YMBW896AШтампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850KYMBW906AКоническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850YMBW896AC2Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850KYMBW906AC3Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850YMBW45W805C6Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850 KCW33+H30/850Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721050
230/850 KCW33+AH30/850Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721050
230/850 EKW33+OH30/850Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.80012202721390
230/850 EKW33+AOH30/850Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.80012202721250

Модификации подшипника 230/850B - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
230/850E8501220272
230/850EK8501220272Проточка на внешнем кольце для смазки
230/850 KCW338501220272Проточка на внешнем кольце для смазки
230/850 CW338501220272
230/850 KCW33+AH30/8508501220272Проточка на внешнем кольце для смазки
230/850 KCW33+H30/8508501220272Проточка на внешнем кольце для смазки
230/850-B-MB8501220272
230/850-B-K-MB8501220272Проточка на внешнем кольце для смазки
230/850 K8501220272Проточка на внешнем кольце для смазки
230/8508501220272
230/850W338501220272
230/850 KW338501220272Проточка на внешнем кольце для смазки
230/850R8501220272
230/850RK8501220272Проточка на внешнем кольце для смазки
230/850CAE48501220272
230/850CAKE48501220272Проточка на внешнем кольце для смазки
230/850BK8501220272Проточка на внешнем кольце для смазки
230/850CW33MB8501220272
230/850 CA/W338501220272
230/850YMB8501220272
230/850KYMBW906A8501220272Проточка на внешнем кольце для смазки
230/850KYMBW906AC38501220272Проточка на внешнем кольце для смазки
230/850YMBW45W805C68501220272
230/850YMBW896A8501220272
230/850YMBW896AC28501220272
