Роликовый подшипник 230/850 KW33

Подшипник 230/850 KW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 230/850, размер 850*1220*272 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: ISO
  3. Внутренний диаметрВнутренний диаметр: 850 мм
  4. Наружный диаметрНаружный диаметр: 1220 мм
  5. ШиринаШирина: 272 мм
  6. МассаМасса: 1050 кг

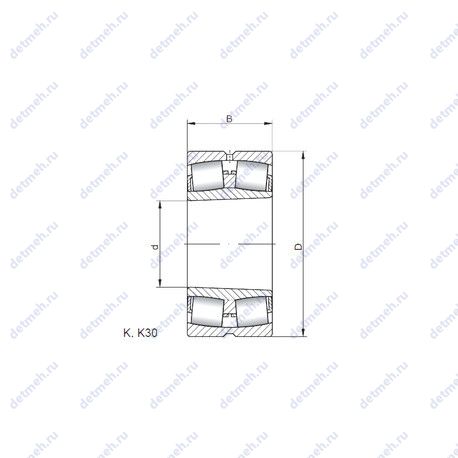

Подшипник 230/850 KW33 чертеж
Чертеж подшипника 230/850 KW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Взаимозаменяемость

Таблица размеров и характеристик подшипника 230/850 KW33

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

  • Внешний диаметр - 1220. мм;
  • Ширина наружной обоймы (C) - 272 мм.;
  • Ширина (высота) (B) - 272 мм.;
  • Масса - 1050 кг;
  • Высота. мм - 272;
  • Внутренний диаметр - 850. мм;

Классификация:

  • Тип - сферический;
  • Нагрузка - радиальная;
  • Основной тип - роликовый радиальный сферический;
  • Обозначение - 230/850 kw33;
  • Форма роликов - бочкообразные;
  • Тела качения - ролики;

Прочие характеристики:

  • Уплотнение - нет;
  • Количество дорожек качения - 2;
  • Размеры. мм - 850x1220x272;

В таблице приведены основные размеры подшипника 230/850 KW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 230/850 KW33

НомерТехнические требованияd,ммD,ммB,ммm,кг
230/850Основное исполнение.85012202721050
230/850EРоликовый радиальный сферический подшипник, двухрядный.85012202721059
230/850BРоликовый радиальный сферический подшипник, двухрядный.85012202721050
230/850RРоликовый радиальный сферический подшипник, двухрядный.85012202721080
230/850EKКоническое внутреннее отверстие, конусность 1:12.85012202721059
230/850BKКоническое внутреннее отверстие, конусность 1:12.85012202721010
230/850RKКоническое внутреннее отверстие, конусность 1:12.85012202721050
230/850 KКоническое внутреннее отверстие, конусность 1:12.85012202721050
230/850W33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721080
230/850YMBШтампованный сепаратор из листовой латуни.85012202721030
230/850CAE4Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.85012202721020
230/850-B-MBРоликовый радиальный сферический подшипник, двухрядный.85012202721078
230/850CAKE4Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.85012202721020
230/850 CW33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721080
230/850 KCW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721050
230/850CW33MBКольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721110
230/850-B-K-MBКоническое внутреннее отверстие, конусность 1:12.85012202721035
230/850 CA/W33Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.85012202721050
230/850YMBW896AШтампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850 CAK/W33Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.80012202721017
230/850KYMBW906AКоническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850YMBW896AC2Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850KYMBW906AC3Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850YMBW45W805C6Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.85012202721027.5
230/850 KCW33+H30/850Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721050
230/850 KCW33+AH30/850Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.85012202721050
230/850 EKW33+OH30/850Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.80012202721390
230/850 EKW33+AOH30/850Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.80012202721250

Модификации подшипника 230/850 KW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
230/850E8501220272
230/850EK8501220272Проточка на внешнем кольце для смазки
230/850 KCW338501220272Проточка на внешнем кольце для смазки
230/850 CW338501220272
230/850 KCW33+AH30/8508501220272Проточка на внешнем кольце для смазки
230/850 KCW33+H30/8508501220272Проточка на внешнем кольце для смазки
230/850-B-MB8501220272
230/850-B-K-MB8501220272Проточка на внешнем кольце для смазки
230/850 K8501220272Проточка на внешнем кольце для смазки
230/8508501220272
230/850W338501220272
230/850R8501220272
230/850RK8501220272Проточка на внешнем кольце для смазки
230/850CAE48501220272
230/850CAKE48501220272Проточка на внешнем кольце для смазки
230/850BK8501220272Проточка на внешнем кольце для смазки
230/850B8501220272
230/850CW33MB8501220272
230/850 CA/W338501220272
230/850YMB8501220272
230/850KYMBW906A8501220272Проточка на внешнем кольце для смазки
230/850KYMBW906AC38501220272Проточка на внешнем кольце для смазки
230/850YMBW45W805C68501220272
230/850YMBW896A8501220272
230/850YMBW896AC28501220272
