Роликовый подшипник 21304CDKE4
Подшипник 21304CDKE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 21304, размер 20*52*15 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.17 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 21304CDKE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение - нет;
- Размер сопряженных деталей (da max) - 28;
- Размер сопряженных деталей (Da min) - 42;
- Размер сопряженных деталей (Da max.) - 45;
- Размер сопряженных деталей (da min.) - 27;
- Размер сопряженных деталей (ra max.) - 1;
- Количество дорожек качения - 2;
- Размеры. мм - 20x52x15;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 21304cdke4;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Исходные данные для расчета:
- Расчетный коэффициент (Y3) - 2.1;
- Расчетный коэффициент (Y2) - 3.2;
- Расчетный коэффициент (Y0) - 2.1;
- Расчетный коэффициент (e) - 0.31;

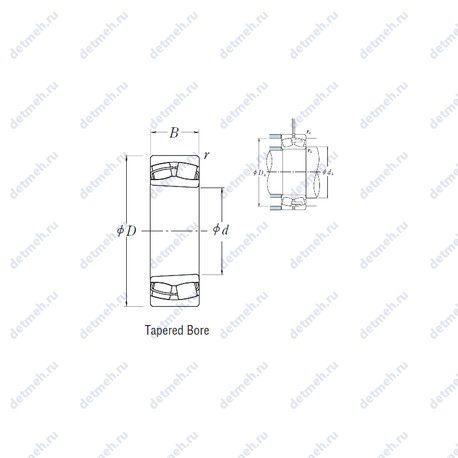

Габаритные и посадочные размеры:
- Радиус наружней фаски - 1.1 мм;
- Ширина (высота) (B) - 15 мм;
- Масса - 0.17 кг;
- Ширина наружной обоймы (C) - 15 мм;
- Высота. мм - 15;
- Внешний диаметр - 52 мм;
- Внутренний диаметр - 20 мм;
Пропускная способность:
- Грузоподъемность статическая - 26.9 кн;
- Частота вращения предельная при пластичной смазке - 6300 об/мин;
- Частота вращения предельная при жидкой смазке - 8200 об/мин;
- Грузоподъемность динамическая - 29.3 кн;
В таблице приведены основные размеры подшипника 21304CDKE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 21304CDKE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 21304 | Основное исполнение. | 20 | 52 | 15 | 0.16 |
| 21304E | Роликовый радиальный сферический подшипник, двухрядный. | 20 | 52 | 15 | 0.18 |
| 21304EK | Коническое внутреннее отверстие, конусность 1:12. | 20 | 52 | 15 | 0.18 |
| 21304 C | Роликовый радиальный сферический подшипник, двухрядный. | 20 | 52 | 15 | 0.16 |
| 21304CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 20 | 52 | 15 | 0.17 |
| 21304-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 20 | 52 | 15 | 0.16 |
| 21304-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 20 | 52 | 15 | 0.16 |
Модификации подшипника 21304CDKE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
