Роликовый подшипник 21304E
Подшипник 21304E — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 21304, размер 20*52*15 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.18 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 21304E
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

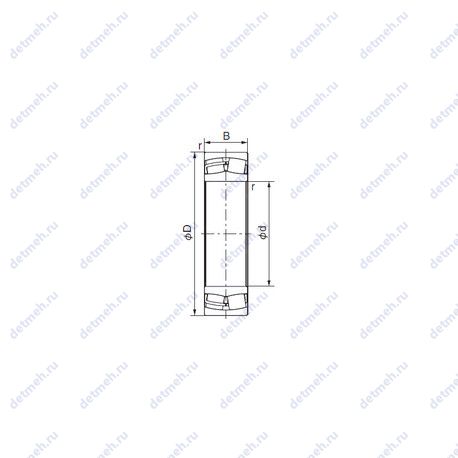

Габаритные и посадочные размеры:
- Масса: 0.18 кг
- Радиус наружней фаски: 1.1 мм.
- Ширина наружной обоймы (C): 15 мм
- Ширина (высота) (B): 15 мм
- Высота. мм: 15
- Внешний диаметр: 52 мм
- Внутренний диаметр: 20 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.27
- Расчетный коэффициент (Y1): 2.2
- Расчетный коэффициент (Y0): 2.15
- Расчетный коэффициент (e): 0.31
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 20x52x15
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 14000 об/мин
- Частота вращения предельная при пластичной смазке: 11000 об/мин
- Грузоподъемность статическая: 33.5 кн
- Грузоподъемность динамическая: 47 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 21304e
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 21304E, технические характеристики и номинальные значения.
Таблица модификаций подшипника 21304E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 21304 | Основное исполнение. | 20 | 52 | 15 | 0.16 |
| 21304EK | Коническое внутреннее отверстие, конусность 1:12. | 20 | 52 | 15 | 0.18 |
| 21304 C | Роликовый радиальный сферический подшипник, двухрядный. | 20 | 52 | 15 | 0.16 |
| 21304CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 20 | 52 | 15 | 0.17 |
| 21304CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 20 | 52 | 15 | 0.17 |
| 21304-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 20 | 52 | 15 | 0.16 |
| 21304-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 20 | 52 | 15 | 0.16 |
Модификации подшипника 21304E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
