Роликовый подшипник 239/500-MB-W33

Подшипник 239/500-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 239/500, размер 500*670*128 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: NKE
  3. Внутренний диаметрВнутренний диаметр: 500 мм
  4. Наружный диаметрНаружный диаметр: 670 мм
  5. ШиринаШирина: 128 мм
  6. МассаМасса: 130 кг

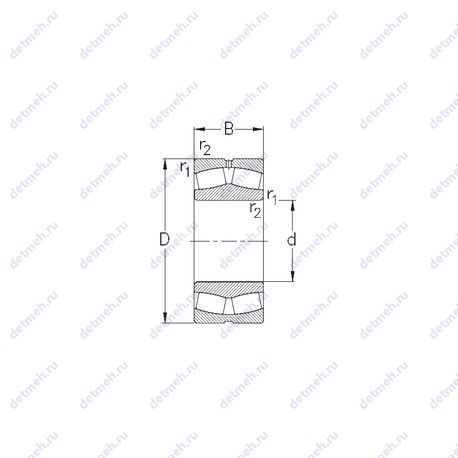

Подшипник 239/500-MB-W33 чертеж
Чертеж подшипника 239/500-MB-W33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс W33 — Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

Написать в Телеграм, WhatsApp +7 (977) 089-51-20

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Взаимозаменяемость

Таблица размеров и характеристик подшипника 239/500-MB-W33

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

  • Размер (r2 min.): 5 мм
  • Уплотнение: нет
  • Количество дорожек качения: 2
  • Размер (r1 min.): 5 мм
  • Размеры. мм: 500x670x128

Классификация:

  • Тип: сферический
  • Форма роликов: бочкообразные
  • Основной тип: роликовый радиальный сферический
  • Обозначение: 239/500-mb-w33
  • Нагрузка: радиальная
  • Тела качения: ролики

Исходные данные для расчета:

  • Расчетный коэффициент (Y2): 6.37
  • Расчетный коэффициент (Y1): 4.28
  • Расчетный коэффициент (Y0): 4.19
  • Расчетный коэффициент (e): 0.16

Пропускная способность:

  • Частота вращения предельная: 950 об/мин
  • Грузоподъемность статическая: 5984 кн
  • Грузоподъемность динамическая: 2537 кн

Габаритные и посадочные размеры:

  • Масса: 130 кг
  • Ширина наружной обоймы (C): 128 мм.
  • Ширина (высота) (B): 128 мм.
  • Высота. мм: 128
  • Внешний диаметр: 670 мм
  • Внутренний диаметр: 500. мм

В таблице приведены основные размеры подшипника 239/500-MB-W33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 239/500-MB-W33

НомерТехнические требованияd,ммD,ммB,ммm,кг
239/500Основное исполнение.500670128131
239/500RРоликовый радиальный сферический подшипник, двухрядный.500670128131
239/500EРоликовый радиальный сферический подшипник, двухрядный.500670128130
239/500KКоническое внутреннее отверстие, конусность 1:12.500670128127
239/500EKКоническое внутреннее отверстие, конусность 1:12.500670128130
239/500RKКоническое внутреннее отверстие, конусность 1:12.500670128127
239/500YMBШтампованный сепаратор из листовой латуни.500670128126
239/500W33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128132
239/500-MBРоликовый радиальный сферический подшипник, двухрядный.500670128132
239/500CAE4Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.500670128124
239/500 KW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128130
239/500CAKE4Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.500670128124
239/500-K-MBКоническое внутреннее отверстие, конусность 1:12.500670128124
239/500 CW33Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128132
239/500 KCW33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128130
239/500 CA/W33Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.500670128130
239/500CCW33MBГруппа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128133
239/500 CAK/W33Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.470670128125
239/500-K-MB-W33Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128130
239/500YMBW507C08Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.500670128125.6
239/500KYMBW507C08Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.500670128125.6
239/500YMBW509C08C3Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.500670128125.6
239/500-K-MB+H39/500Коническое внутреннее отверстие, конусность 1:12.500670128198.3
239/500-K-MB+AH39/500Коническое внутреннее отверстие, конусность 1:12.500670128151.7
239/500 KCW33+H39/500Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128130
239/500 KCW33+AH39/500Группа осевого зазора одноряд­ных радиально-упорных шарико­подшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128130
239/500 EKW33+OH39/500Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.470670128195
239/500-K-MB-W33+H39/500Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128204.3
239/500-K-MB-W33+AH39/500Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отвер­стия для смазывания в наружном кольце подшипника.500670128189
239/500-K-MB + H39/500-HGНормальный осевой зазор у одно­рядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.500670128124
239/500-K-MB + AH39/500-HКоническое внутреннее отверстие, конусность 1:12.500670128124

Модификации подшипника 239/500-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
239/500E500670128
239/500EK500670128Проточка на внешнем кольце для смазки
239/500 KCW33+H39/500500670128Проточка на внешнем кольце для смазки
239/500 KCW33500670128Проточка на внешнем кольце для смазки
239/500 KCW33+AH39/500500670128Проточка на внешнем кольце для смазки
239/500 CW33500670128
239/500-K-MB + H39/500-HG500670128Проточка на внешнем кольце для смазки
239/500-K-MB500670128Проточка на внешнем кольце для смазки
239/500-K-MB+AH39/500500670128Проточка на внешнем кольце для смазки
239/500-MB500670128
239/500-K-MB+H39/500500670128Проточка на внешнем кольце для смазки
239/500-K-MB + AH39/500-H500670128Проточка на внешнем кольце для смазки
239/500K500670128Проточка на внешнем кольце для смазки
239/500500670128
239/500 KW33500670128Проточка на внешнем кольце для смазки
239/500W33500670128
239/500RK500670128Проточка на внешнем кольце для смазки
239/500R500670128
239/500-K-MB-W33+AH39/500500670128Проточка на внешнем кольце для смазки
239/500-K-MB-W33+H39/500500670128Проточка на внешнем кольце для смазки
239/500-K-MB-W33500670128Проточка на внешнем кольце для смазки
239/500CAE4500670128
239/500CAKE4500670128Проточка на внешнем кольце для смазки
239/500CCW33MB500670128
239/500 CA/W33500670128
239/500YMB500670128
239/500KYMBW507C08500670128Проточка на внешнем кольце для смазки
239/500YMBW507C08500670128
239/500YMBW509C08C3500670128
×
