Роликовый подшипник 239/500-K-MB+H39/500
Подшипник 239/500-K-MB+H39/500 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 239/500, размер 500*670*128 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 500 мм
Наружный диаметр: 670 мм
Ширина: 128 мм
Масса: 198.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 239/500-K-MB+H39/500
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

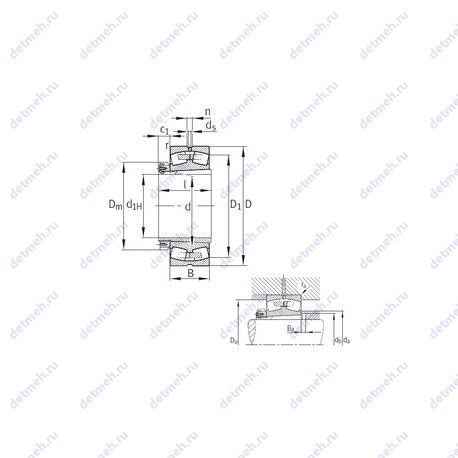

Габаритные и посадочные размеры:
- Внутренний диаметр (d1): 470
- Радиус наружней фаски: 5 мм.
- Ширина (высота) (B): 128 мм.
- Внутренний диаметр: 500 мм
- Внешний диаметр: 670 мм
- Высота. мм: 128
- Ширина наружной обоймы (C): 128 мм.
- Масса: 198.3 кг
Прочие характеристики:
- Граничная нагрузка по усталости (Pu): 400
- Уплотнение: нет
- Размер (D1): 619.3 мм.
- Размер сопряженных деталей (Da max.): 652
- Размер (n): 23.5
- Размер (d5): 12.5 об/мин
- Размер (I): 208
- Размер (Dm): 580
- Размер (C1): 83 мм.
- Размер сопряженных деталей (ba min.): 18
- Размеры. мм: 500x670x128
- Количество дорожек качения: 2
- Размер сопряженных деталей (da max): 543
- Размер сопряженных деталей (db min): 516
- Размер сопряженных деталей (ra max.): 4
Пропускная способность:
- Частота вращения предельная: 670 об/мин
- Частота вращения номинальная: 540 об/мин
- Грузоподъемность статическая: 6300 кн
- Грузоподъемность динамическая: 2600 кн
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.17
- Расчетный коэффициент (Y0): 3.81
- Расчетный коэффициент (Y1): 3.9
- Расчетный коэффициент (Y2): 5.81
Классификация:
- Тип: сферический
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 239/500-k-mb+h39/500
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
В таблице приведены основные размеры подшипника 239/500-K-MB+H39/500, технические характеристики и номинальные значения.
Таблица модификаций подшипника 239/500-K-MB+H39/500
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 239/500 | Основное исполнение. | 500 | 670 | 128 | 131 |
| 239/500R | Роликовый радиальный сферический подшипник, двухрядный. | 500 | 670 | 128 | 131 |
| 239/500E | Роликовый радиальный сферический подшипник, двухрядный. | 500 | 670 | 128 | 130 |
| 239/500K | Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 127 |
| 239/500EK | Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 130 |
| 239/500RK | Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 127 |
| 239/500W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 132 |
| 239/500YMB | Штампованный сепаратор из листовой латуни. | 500 | 670 | 128 | 126 |
| 239/500-MB | Роликовый радиальный сферический подшипник, двухрядный. | 500 | 670 | 128 | 132 |
| 239/500CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 500 | 670 | 128 | 124 |
| 239/500-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 124 |
| 239/500 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 130 |
| 239/500 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 132 |
| 239/500CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 124 |
| 239/500 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 130 |
| 239/500 CA/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 500 | 670 | 128 | 130 |
| 239/500CCW33MB | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 133 |
| 239/500-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 130 |
| 239/500 CAK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 470 | 670 | 128 | 125 |
| 239/500-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 130 |
| 239/500YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 500 | 670 | 128 | 125.6 |
| 239/500KYMBW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 500 | 670 | 128 | 125.6 |
| 239/500YMBW509C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 500 | 670 | 128 | 125.6 |
| 239/500 KCW33+H39/500 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 130 |
| 239/500-K-MB+AH39/500 | Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 151.7 |
| 239/500 KCW33+AH39/500 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 130 |
| 239/500 EKW33+OH39/500 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 470 | 670 | 128 | 195 |
| 239/500-K-MB-W33+H39/500 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 204.3 |
| 239/500-K-MB-W33+AH39/500 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 500 | 670 | 128 | 189 |
| 239/500-K-MB + H39/500-HG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 124 |
| 239/500-K-MB + AH39/500-H | Коническое внутреннее отверстие, конусность 1:12. | 500 | 670 | 128 | 124 |
Модификации подшипника 239/500-K-MB+H39/500 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 239/500E | 500 | 670 | 128 | |||
| 239/500EK | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500 KCW33+H39/500 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500 KCW33 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500 KCW33+AH39/500 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500 CW33 | 500 | 670 | 128 | |||
| 239/500-K-MB + H39/500-HG | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500-K-MB | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500-K-MB+AH39/500 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500-MB | 500 | 670 | 128 | |||
| 239/500-K-MB + AH39/500-H | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500K | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500 | 500 | 670 | 128 | |||
| 239/500 KW33 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500W33 | 500 | 670 | 128 | |||
| 239/500RK | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500R | 500 | 670 | 128 | |||
| 239/500-K-MB-W33+AH39/500 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500-K-MB-W33+H39/500 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500-K-MB-W33 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500-MB-W33 | 500 | 670 | 128 | |||
| 239/500CAE4 | 500 | 670 | 128 | |||
| 239/500CAKE4 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500CCW33MB | 500 | 670 | 128 | |||
| 239/500 CA/W33 | 500 | 670 | 128 | |||
| 239/500YMB | 500 | 670 | 128 | |||
| 239/500KYMBW507C08 | 500 | 670 | 128 | Проточка на внешнем кольце для смазки | ||
| 239/500YMBW507C08 | 500 | 670 | 128 | |||
| 239/500YMBW509C08C3 | 500 | 670 | 128 |
