Роликовый подшипник 12-697716 Л

Подшипник 12-697716 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697716, размер 80*140*85 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 80 мм
Наружный диаметр: 140 мм
Ширина: 85 мм
Масса: 5.11 кг

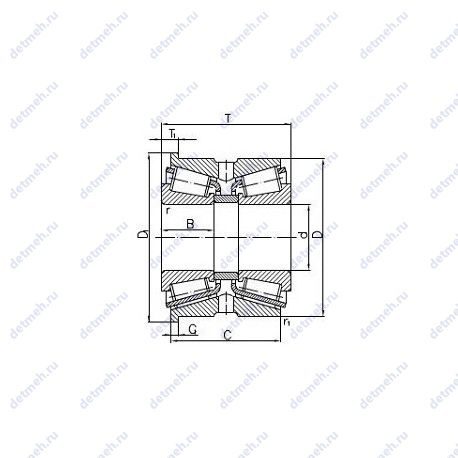

Подшипник 12-697716 Л чертеж — Чертеж подшипника 12-697716 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 12-697716 Л

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Классификация:

Обозначение - 12 697716 л;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 2200;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3800;
Co (kN) Грузоподъемность статическая - 446;
C (kN) Грузоподъемность динамическая - 249;

Прочие характеристики:

N роликов Количество роликов - 39;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 13.19/14.0х23.04;
ГОСТ - ту внипп.087, ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 12-697716 л;

Габаритные и посадочные размеры:

m (кг) Масса - 5.11;
В (мм) Ширина - 85;
D (мм) Наружный диаметр - 140/147;
d (мм) Внутренний диаметр - 80;
Наружный диаметр (D1) - 147;
Ширина рабочая (T) - 85 мм.;
Масса - 5.11 кг;
Внешний диаметр - 140. мм;
Внутренний диаметр - 80. мм;

В таблице приведены основные размеры подшипника 12-697716 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 12-697716 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697716 Л	Сепаратор из латуни..	80	140	85	5.11
2 697716 Л	Сепаратор из латуни..	80	140	85	5.11
4 697716 Л	Сепаратор из латуни..	80	140	85	5.11
14 697716 Л	Сепаратор из латуни..	80	140	85	5.11
12 697716 Л1	Сепаратор из латуни..	80	140	85	5.11
14 697716 Л1	Сепаратор из латуни..	80	140	85	5.11

Модификации подшипника 12-697716 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
