Роликовый подшипник 14-697716 Л1

Подшипник 14-697716 Л1 — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697716, размер 80*140*85 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 80 мм
Наружный диаметр: 140 мм
Ширина: 85 мм
Масса: 5.11 кг

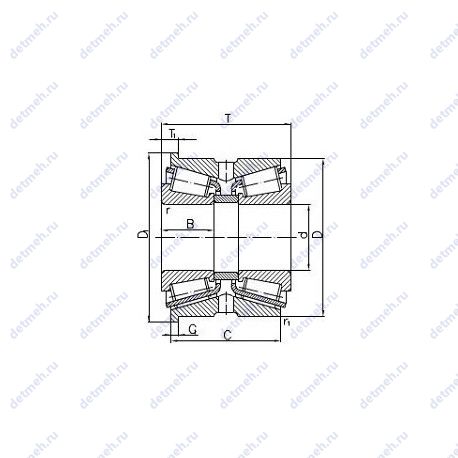

Подшипник 14-697716 Л1 чертеж — Чертеж подшипника 14-697716 Л1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л1 — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 14-697716 Л1

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Классификация:

Обозначение - 14 697716 л1;

Прочие характеристики:

ГОСТ - ГОСТ 520;
dxl (мм) Размеры ролика - 13.19/14.0х23.04;
Материал Марка стали - шх-15;
N роликов Количество роликов - 39;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 80;
D (мм) Наружный диаметр - 140/147;
В (мм) Ширина - 85;
m (кг) Масса - 5.11;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 249;
Co (kN) Грузоподъемность статическая - 446;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3800;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2200;

В таблице приведены основные размеры подшипника 14-697716 Л1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 14-697716 Л1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697716 Л	Сепаратор из латуни..	80	140	85	5.11
2 697716 Л	Сепаратор из латуни..	80	140	85	5.11
4 697716 Л	Сепаратор из латуни..	80	140	85	5.11
12 697716 Л	Сепаратор из латуни..	80	140	85	5.11
14 697716 Л	Сепаратор из латуни..	80	140	85	5.11
12 697716 Л1	Сепаратор из латуни..	80	140	85	5.11

Модификации подшипника 14-697716 Л1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
