Шариковый подшипник 12-236114 К

Подшипник 12-236114 К — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º, обозначение основновного исполнения 236114, размер 70*110*40 мм.
Импортный аналог - A7014CTPAT9D.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 70 мм
Наружный диаметр: 110 мм
Ширина: 40 мм
Масса: 1.44 кг

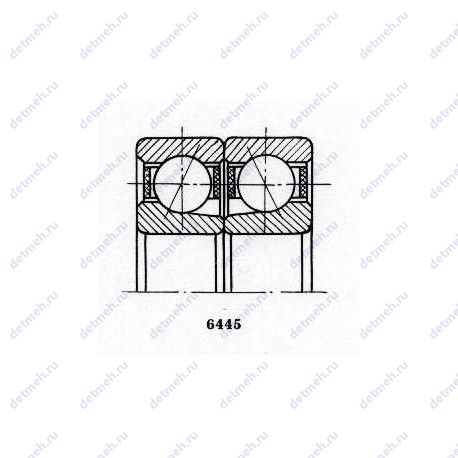

Подшипник 12-236114 К чертеж — Чертеж подшипника 12-236114 К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 12-236114 К

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

Основной тип: шариковый радиально-упорный
Тела качения: шарики
Нагрузка: радиальная и осевая

Прочие характеристики:

Номер по ГОСТ: 12-236114 к
Количество дорожек качения: 2
Уплотнение: нет

Габаритные и посадочные размеры:

Внутренний диаметр: 70 мм
Внешний диаметр: 110 мм
Ширина (высота) (B): 40 мм.
Масса: 1.44 кг
Ширина наружной обоймы (C): 40 мм.

В таблице приведены основные размеры подшипника 12-236114 К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 12-236114 К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
236114	Основное исполнение.	70	110	40	1.43
236114К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	110	20	1.24
14-236114 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	110	40	1.44

Модификации подшипника 12-236114 К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
246114	70	110	40
346114	70	110	40
446114	70	110	40
2 246114 Л	70	110	40	Сепаратор из латуни
22-246114 Е1	70	110	40	Сепаратор из текстолита
22 246114 КУ12	70	110	40	Проточка на внешнем кольце для смазки	Специальные тех. требования
22 246114 Л	70	110	40	Сепаратор из латуни
22 246114 Л12	70	110	40	Сепаратор из латуни
24-246114 Е1	70	110	40	Сепаратор из текстолита
336114К	70	110	40	Проточка на внешнем кольце для смазки
436114К	70	110	40	Проточка на внешнем кольце для смазки
6 246114 Л	70	110	40	Сепаратор из латуни
Т 246114 Л	70	110	40	Сепаратор из латуни	Для повышенных температур
1Т 246114 ЛУ12	70	110	40	Сепаратор из латуни	Для повышенных температур Специальные тех. требования
1Т 246114 Л	70	110	40	Сепаратор из латуни	Для повышенных температур
12 246114 ЛУ12	70	110	40	Сепаратор из латуни	Специальные тех. требования
12 246114 Л	70	110	40	Сепаратор из латуни
2Т 246114 КУ12	70	110	40	Проточка на внешнем кольце для смазки	Для повышенных температур Специальные тех. требования
2Т 246114 ЛУ12	70	110	40	Сепаратор из латуни	Для повышенных температур Специальные тех. требования
2 446114 Е	70	110	40	Сепаратор из текстолита
2 446114 Л	70	110	40	Сепаратор из латуни
22 246114 ЛУ12	70	110	40	Сепаратор из латуни	Специальные тех. требования
24 246114 ЛУ12	70	110	40	Сепаратор из латуни	Специальные тех. требования
336114	70	110	40
436114	70	110	40
8 246114 Л	70	110	40	Сепаратор из латуни
