Шариковый подшипник 246114

Подшипник 246114 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 26º, является основным конструктивным исполнением, размер 70*110*40 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 70 мм
Наружный диаметр: 110 мм
Ширина: 40 мм
Масса: 1.24 кг

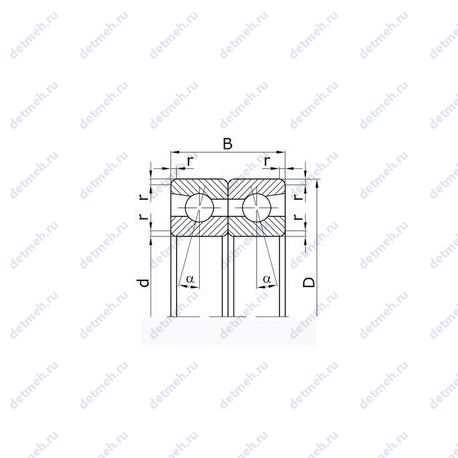

Подшипник 246114 чертеж — Чертеж подшипника 246114

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 246114

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип: шариковый радиально-упорный
Тела качения: шарики
Нагрузка: радиальная и осевая

Прочие характеристики:

Номер по : 246114
Размеры. мм: 70x110x40
alf. град: 26

Габаритные и посадочные размеры:

Внутренний диаметр: 70 мм
Внешний диаметр: 110 мм
Ширина (высота) (B): 40
Радиус наружней фаски: 2
Масса: 1.24 кг

В таблице приведены основные размеры подшипника 246114, технические характеристики и номинальные значения.

Таблица модификаций подшипника 246114

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2 46114 Л	Сепаратор из латуни..	70	110	20	0.72
6 246114 Л	Сепаратор из латуни..	70	110	40	1.43
8 246114 Л	Сепаратор из латуни..	70	110	40	1.43
246114ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	70	110	30	2.15
2 246114 Л	Сепаратор из латуни..	70	110	40	1.43
22 246114 Л	Сепаратор из латуни..	70	110	40	1.43
1Т 246114 Л	Сепаратор из латуни..	70	110	40	1.43
12 246114 Л	Сепаратор из латуни..	70	110	40	1.43
24-246114 Е1	Сепаратор из текстолита..	70	110	40	1.43
22-246114 Е1	Сепаратор из текстолита..	70	110	40	1.43
22 246114 Л12	Сепаратор из латуни..	70	110	40	1.43
22 246114 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	110	40	1.43
12-246114 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	110	60	2.16
1Т 246114 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	70	110	40	1.43
12 246114 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	70	110	40	1.43
2Т 246114 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	110	40	1.43
2Т 246114 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	70	110	40	1.43
22 246114 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	70	110	40	1.43
24 246114 ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	70	110	40	1.43

Модификации подшипника 246114 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
346114	70	110	40
446114	70	110	40
12-236114 К	70	110	40	Проточка на внешнем кольце для смазки
14-236114 К	70	110	40	Проточка на внешнем кольце для смазки
336114К	70	110	40	Проточка на внешнем кольце для смазки
436114К	70	110	40	Проточка на внешнем кольце для смазки
Т 246114 Л	70	110	40	Сепаратор из латуни	Для повышенных температур
2 446114 Е	70	110	40	Сепаратор из текстолита
2 446114 Л	70	110	40	Сепаратор из латуни
236114	70	110	40
336114	70	110	40
436114	70	110	40
