Роликовый подшипник 23134-K-MB-W33
Подшипник 23134-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23134, размер 170*280*88 мм.
Отечественный аналог - 3153734НЛ.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

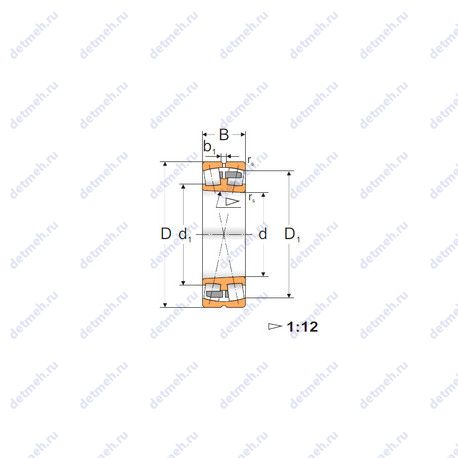

Таблица размеров и характеристик подшипника 23134-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Прочие характеристики:
- Уплотнение: нет
- Размер (r1 min.): 2.1 мм.
- Размер (r2 min.): 2.1 мм.
- Количество дорожек качения: 2
- Размеры. мм: 170x280x88
Габаритные и посадочные размеры:
- Внешний диаметр: 280 мм
- Высота. мм: 88
- Ширина (высота) (B): 88 мм.
- Ширина наружной обоймы (C): 88 мм.
- Масса: 22.2 кг
- Внутренний диаметр: 170 мм
Пропускная способность:
- Грузоподъемность динамическая: 826 кн
- Грузоподъемность статическая: 1350 кн
- Частота вращения предельная: 2400 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.31
- Расчетный коэффициент (Y0): 2
- Расчетный коэффициент (Y1): 2.1
- Расчетный коэффициент (Y2): 3.1
Классификация:
- Форма роликов: бочкообразные
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 23134-k-mb-w33
Производитель MPZ+
Прочие характеристики:
- Размер (d1): 201 мм.
- Размер (b1): 16 мм.
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 170x280x88
- Размер (r5 min.): 2.1 мм.
- Размер (D1): 244.7 мм.
Классификация:
- Тип: сферический
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23134 kmbw33
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 2.16
- Расчетный коэффициент (Y2): 3.22
- Расчетный коэффициент (e): 0.31
- Расчетный коэффициент (Y0): 2.11
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 1600 об/мин
- Грузоподъемность динамическая: 926 кн
- Грузоподъемность статическая: 1540 кн
- Частота вращения предельная при пластичной смазке: 1200 об/мин
Габаритные и посадочные размеры:
- Высота. мм: 88
- Масса: 21.02 кг
- Внутренний диаметр: 170 мм
- Внешний диаметр: 280 мм
- Ширина (высота) (B): 88 мм.
- Ширина наружной обоймы (C): 88 мм.
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 280
- ROLEK Внутренний диаметр: 170
- ROLEK Ширина: 88
- ROLEK Масса: 22
- ROLEK r1.2 min: 2
В таблице приведены основные размеры подшипника 23134-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23134-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23134 | Основное исполнение. | 170 | 280 | 88 | 22 |
| 23134B | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 280 | 88 | 21.5 |
| 23134YM | Штампованный сепаратор из листовой латуни. | 170 | 280 | 88 | 21.5 |
| 23134 K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 280 | 88 | 22 |
| 23134RH | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 280 | 88 | 21.9 |
| 23134BK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 280 | 88 | 20.8 |
| 23134MB | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 280 | 88 | 21.46 |
| 23134AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 280 | 88 | 22.2 |
| 23134MBK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 280 | 88 | 21.36 |
| 23134AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 280 | 88 | 22.2 |
| 23134CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 280 | 88 | 21.8 |
| 23134RHK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 280 | 88 | 21.2 |
| 23134W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.5 |
| 23134EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 280 | 88 | 21.6 |
| 23134CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 170 | 280 | 88 | 21.8 |
| 23134EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 280 | 88 | 21.6 |
| 23134EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.84 |
| 23134YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.5 |
| 23134EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.66 |
| 23134 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 20.6 |
| 23134 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.5 |
| 23134-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 280 | 88 | 22.1 |
| 23134KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.5 |
| 23134MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.31 |
| 23134EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.15 |
| 23134EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 20.97 |
| 23134 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 20.6 |
| TL23134CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 170 | 280 | 88 | 21 |
| 23134YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.5 |
| 23134-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.41 |
| 23134 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 22 |
| TL23134CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 280 | 88 | 21 |
| 23134YMW901C4 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 170 | 280 | 88 | 21.5 |
| 23134KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 21.5 |
| 23134 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 280 | 88 | 22 |
| 23134-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 170 | 280 | 88 | 19.5 |
| 23134-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 170 | 280 | 88 | 20.7 |
| 23134-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 170 | 280 | 88 | 19.9 |
| 23134-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 170 | 280 | 88 | 22 |
| 23134-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 170 | 280 | 88 | 21.3 |
Модификации подшипника 23134-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23134-K-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| МПЗ | 3153734 НЛ | 170 | 280 | 88 | ГОСТ |
| ГПЗ-11 | 3153734 НЛ | 170 | 280 | 88 | ГОСТ |
| NKE | 23134-K-MB-W33 | 170 | 280 | 88 | ISO |
| MPZ | 23134-K-MB-W33 | 170 | 280 | 88 | ISO |
| NIS | 23134-K-MB-W33 | 170 | 280 | 88 | ISO |
Аналог подшипника 23134-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3134 | 170 | 280 | 88 | |||
| NN3134 K | 170 | 280 | 88 | Проточка на внешнем кольце для смазки | ||
| NN3134C1NAP4 | 170 | 280 | 88 | |||
| NNU3134C1NAP4 | 170 | 280 | 88 | |||
| SLX170X280X165 | 170 | 280 | 88 | |||
| SLX170X280X88 | 170 | 280 | 88 |
