Подшипник 22328 ACKMW33 ISO

Модификация 22328 ACKMW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, основное конструктивное исполнение - 22328.
Отечественный аналог - 93627АМНК.
Размер подшипника: 140*300*102 мм.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 140 мм
Наружный диаметр: 300 мм
Ширина: 102 мм
Масса: 35.04 кг

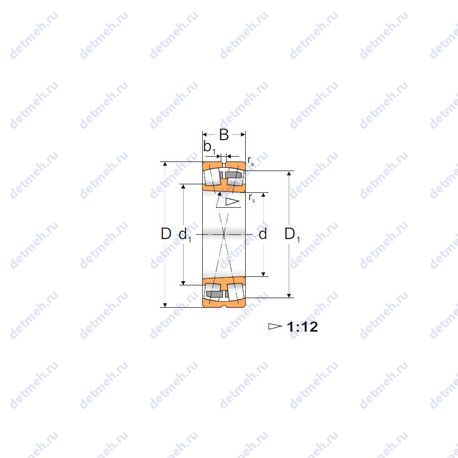

Подшипник 22328 ACKMW33 чертеж — Чертеж подшипника 22328 ACKMW33

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Модификации
Аналоги
Взаимозаменяемость
Размеры и характеристики

Таблица модификаций подшипника 22328 ACKMW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22328 CCK/W33 + AHX 2328 G	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах	300	300	102	0
22328 CC/W33		140	300	102	36.5
22328A2XK		140	300	102	34.5
22328E		140	300	102	35.9
22328EK		140	300	102	35.9
22328A2X		140	300	102	34.5
22328MAC4F80W33		140	300	102	37.5
22328CKW33		140	300	102	36.13
22328MB		140	300	102	35.37
22328MBKW33		140	300	102	34.37
22328CK		140	300	102	36.34
22328 CW33		140	300	102	36.79
22328MBK		140	300	102	34.57
22328-MB-W33		140	300	102	35.17
22328MW33		140	300	102	34.5
22328 KCW33+AH2328	Коническое внутреннее отверстие, конусность 1:12 Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника	140	300	102	34
22328 KCW33+H2328	Коническое внутреннее отверстие, конусность 1:12 Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника	140	300	102	34
22328 KCW33		140	300	102	34
22328-E1-K + H2328		140	300	102	34.4
22328-E1-K-T41A + H2328		140	300	102	34.4
22328-E1-K + AHX2328G		140	300	102	34.4
22328-E1-K		140	300	102	34.4
22328-E1-K-T41A + AHX2328G		140	300	102	34.4
22328-E1-T41D		140	300	102	34.6
22328-E1		140	300	102	34.6
22328-E1-K-T41A		140	300	102	34.4
22328 K	Коническое отверстие, конус 1:12	140	300	102	34.84
22328	Основное исполнение.	140	300	102	34.84
22328 KVA		140	300	102	36.5
22328 EKW33+AHX2328		135	300	102	38
22328 EKW33+H2328		125	300	102	41
22328 VA		140	300	102	36.5
22328 KW33	Коническое внутреннее отверстие, конусность 1:12 Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника	140	300	102	34
22328W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника	140	300	102	34.5
22328RH		140	300	102	35.7
22328RHK		140	300	102	34.9
22328 ACKMW33+AH2328X		135	300	102	37.37
22328 ACMW33		140	300	102	35.58
22328 ACMAW33		140	300	102	36.1
22328-K-MB-W33+H2328		140	300	102	39.5
22328-K-MB-W33		140	300	102	34.8
22328-K-MB-W33+AHX2328		140	300	102	37.45
22328CE4		140	300	102	35.4
22328CKE4		140	300	102	35.4
22328EVBC4		140	300	102	0
22328BK		140	300	102	33
22328B		140	300	102	33.8
22328CW33MB		140	300	102	43.4
22328 CCJA/W33VA406	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах	140	300	102	36.5
22328 CCJA/W33VA405	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах	140	300	102	36.5
22328 CCKJA/W33VA405	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах	140	300	102	35.5
22328 CCK/W33		140	300	102	36.5
22328CJ		140	300	102	35.4
22328YM		140	300	102	35.4
22328UAVS2		140	300	102	36.1
22328UAVS1		140	300	102	35.52
MX-22328UAVS2		140	300	102	34.4
22328EAKW33		140	300	102	35.6
22328EMW33		140	300	102	38.67
22328EKF800		140	300	102	40.6
22328EMKW33		140	300	102	34.72
22328EF800		140	300	102	41
22328EAW33		140	300	102	37.33
22328CJW33		140	300	102	35.4
22328CJW33C3		140	300	102	35.4
22328KCJW33 T		140	300	102	35.4
22328KCJW33C3 T		140	300	102	35.4
22328KYMW33 L		140	300	102	35.4
22328KYMW33		140	300	102	35.4
22328KYMW33C3 L		140	300	102	35.4
22328KYMW33C3		140	300	102	35.4
22328YMW22W46C4		140	300	102	35.4
22328YMW22W46W64IC4		140	300	102	35.4
22328YMW33 L		140	300	102	35.4
22328YMW33		140	300	102	35.4
22328YMW33C2		140	300	102	35.4
22328YMW33C3 L		140	300	102	35.4
22328YMW33C3		140	300	102	35.4
22328YMW33W22W46C4		140	300	102	35.4
22328YMW33W47W22C3		140	300	102	35.4
22328YMW33W800C3		140	300	102	35.4
22328YMW33W800C4 L		140	300	102	35.4
22328YMW33W800C4		140	300	102	35.4
22328YMW33W800W64IC4		140	300	102	35.4
22328YMW800C4		140	300	102	35.4
22328YMW800W64IC4		140	300	102	35.4

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица аналогов подшипника 22328 ACKMW33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	93627АМНК	135	300	102	ГОСТ
MPZ	22328 ACKMW33	140	300	102	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 22328 ACKMW33

Номер	d,мм	D,мм	B,мм	Отличия
22328 CC/W33	140	300	102
22328A2XK	140	300	102	Проточка на внешнем кольце для смазки
22328E	140	300	102
22328EK	140	300	102	Проточка на внешнем кольце для смазки
22328A2X	140	300	102
22328MAC4F80W33	140	300	102
22328CKW33	140	300	102	Проточка на внешнем кольце для смазки
22328MB	140	300	102
22328MBKW33	140	300	102	Проточка на внешнем кольце для смазки
22328CK	140	300	102	Проточка на внешнем кольце для смазки
22328 CW33	140	300	102
22328MBK	140	300	102	Проточка на внешнем кольце для смазки
22328-MB-W33	140	300	102
22328MW33	140	300	102
22328 KCW33+AH2328	140	300	102	Проточка на внешнем кольце для смазки
22328 KCW33+H2328	140	300	102	Проточка на внешнем кольце для смазки
22328 KCW33	140	300	102	Проточка на внешнем кольце для смазки
22328-E1-K + H2328	140	300	102	Проточка на внешнем кольце для смазки
22328-E1-K-T41A + H2328	140	300	102	Проточка на внешнем кольце для смазки
22328-E1-K + AHX2328G	140	300	102	Проточка на внешнем кольце для смазки
22328-E1-K	140	300	102	Проточка на внешнем кольце для смазки
22328-E1-K-T41A + AHX2328G	140	300	102	Проточка на внешнем кольце для смазки
22328-E1-T41D	140	300	102
22328-E1	140	300	102
22328-E1-K-T41A	140	300	102	Проточка на внешнем кольце для смазки
22328 K	140	300	102	Проточка на внешнем кольце для смазки
22328	140	300	102
22328 KVA	140	300	102	Проточка на внешнем кольце для смазки
22328 VA	140	300	102
22328 KW33	140	300	102	Проточка на внешнем кольце для смазки
22328W33	140	300	102
22328RH	140	300	102
22328RHK	140	300	102	Проточка на внешнем кольце для смазки
22328 ACMW33	140	300	102
22328 ACMAW33	140	300	102
22328-K-MB-W33+H2328	140	300	102	Проточка на внешнем кольце для смазки
22328-K-MB-W33	140	300	102	Проточка на внешнем кольце для смазки
22328-K-MB-W33+AHX2328	140	300	102	Проточка на внешнем кольце для смазки
22328CE4	140	300	102
22328CKE4	140	300	102	Проточка на внешнем кольце для смазки
22328EVBC4	140	300	102
22328BK	140	300	102	Проточка на внешнем кольце для смазки
22328B	140	300	102
22328CW33MB	140	300	102
22328 CCJA/W33VA406	140	300	102
22328 CCJA/W33VA405	140	300	102
22328 CCKJA/W33VA405	140	300	102	Проточка на внешнем кольце для смазки
22328-2CS5K/VT143	140	300	102	Проточка на внешнем кольце для смазки
22328 CCK/W33	140	300	102	Проточка на внешнем кольце для смазки
22328CJ	140	300	102
22328YM	140	300	102
22328UAVS2	140	300	102
22328UAVS1	140	300	102
22328EAKW33	140	300	102	Проточка на внешнем кольце для смазки
22328EMW33	140	300	102
22328EKF800	140	300	102	Проточка на внешнем кольце для смазки
22328EMKW33	140	300	102	Проточка на внешнем кольце для смазки
22328EF800	140	300	102
22328EAW33	140	300	102
22328CJW33	140	300	102
22328CJW33C3	140	300	102
22328KCJW33 T	140	300	102	Проточка на внешнем кольце для смазки
22328KCJW33C3 T	140	300	102	Проточка на внешнем кольце для смазки
22328KYMW33 L	140	300	102	Проточка на внешнем кольце для смазки
22328KYMW33	140	300	102	Проточка на внешнем кольце для смазки
22328KYMW33C3 L	140	300	102	Проточка на внешнем кольце для смазки
22328KYMW33C3	140	300	102	Проточка на внешнем кольце для смазки
22328YMW22W46C4	140	300	102
22328YMW22W46W64IC4	140	300	102
22328YMW33 L	140	300	102
22328YMW33	140	300	102
22328YMW33C2	140	300	102
22328YMW33C3 L	140	300	102
22328YMW33C3	140	300	102
22328YMW33W22W46C4	140	300	102
22328YMW33W47W22C3	140	300	102
22328YMW33W800C3	140	300	102
22328YMW33W800C4 L	140	300	102
22328YMW33W800C4	140	300	102
22328YMW33W800W64IC4	140	300	102
22328YMW800C4	140	300	102
22328YMW800W64IC4	140	300	102

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 22328 ACKMW33

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель MPZ

Классификация:

Основной тип - роликовый радиальный сферический;
Тела качения - ролики;
Форма роликов - бочкообразные;
Обозначение - 22328 ackmw33;
Нагрузка - радиальная;
Тип - сферический;

Габаритные и посадочные размеры:

Высота. мм - 102;
Масса - 35.04 кг;
Внутренний диаметр - 140 мм;
Внешний диаметр - 300 мм;
Ширина (высота) (B) - 102 мм.;
Ширина наружной обоймы (C) - 102 мм.;

Пропускная способность:

Грузоподъемность динамическая - 1100 кн;
Грузоподъемность статическая - 1444 кн;
Частота вращения предельная при пластичной смазке - 1200 об/мин;
Частота вращения предельная при жидкой смазке - 1600 об/мин;

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
Размеры. мм - 140x300x102;
Размер (r5 min.) - 4 мм.;
Размер (D1) - 247.2 мм.;
Размер (d1) - 181 мм.;
Размер (b1) - 16 мм.;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.38;
Расчетный коэффициент (Y0) - 1.72;
Расчетный коэффициент (Y1) - 1.76;
Расчетный коэффициент (Y2) - 2.62;
