Роликовый подшипник 22328A2XK
Подшипник 22328A2XK — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22328, размер 140*300*102 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 140 мм
Наружный диаметр: 300 мм
Ширина: 102 мм
Масса: 34.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 22328A2XK
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

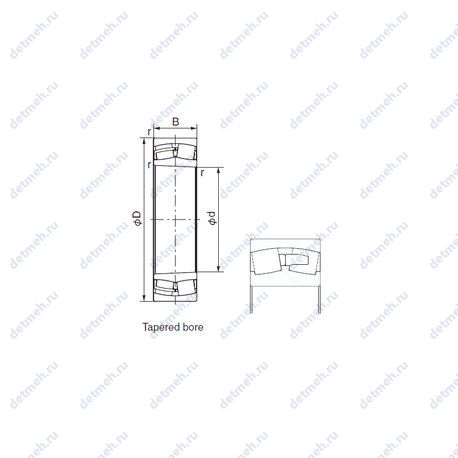

Габаритные и посадочные размеры:
- Масса: 34.5 кг
- Радиус наружней фаски: 4 мм
- Ширина наружной обоймы (C): 102 мм.
- Ширина (высота) (B): 102 мм
- Высота. мм: 102
- Внешний диаметр: 300 мм
- Внутренний диаметр: 140 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.52
- Расчетный коэффициент (Y1): 1.69
- Расчетный коэффициент (Y0): 1.65
- Расчетный коэффициент (e): 0.4
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 140x300x102
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 3000 об/мин
- Частота вращения предельная при пластичной смазке: 2200 об/мин
- Грузоподъемность статическая: 1540 кн
- Грузоподъемность динамическая: 1560 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 22328a2xk
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 22328A2XK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22328A2XK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22328 | Основное исполнение. | 140 | 300 | 102 | 34.84 |
| 22328E | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 300 | 102 | 35.9 |
| 22328B | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 300 | 102 | 33.8 |
| 22328 K | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 34.84 |
| 22328EK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 35.9 |
| 22328RH | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 300 | 102 | 35.7 |
| 22328MB | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 300 | 102 | 35.37 |
| 22328CK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 36.34 |
| 22328YM | Штампованный сепаратор из листовой латуни. | 140 | 300 | 102 | 35.4 |
| 22328CJ | Штампованный сепаратор из стального листа. | 140 | 300 | 102 | 35.4 |
| 22328BK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 33 |
| 22328 VA | Исполнение для конкретной области применения. | 140 | 300 | 102 | 36.5 |
| 22328-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 300 | 102 | 34.6 |
| 22328W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 34.5 |
| 22328RHK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 34.9 |
| 22328CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 140 | 300 | 102 | 35.4 |
| 22328MBK | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 34.57 |
| 22328A2X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 300 | 102 | 34.5 |
| 22328MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 34.5 |
| 22328CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 35.4 |
| 22328 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 140 | 300 | 102 | 36.5 |
| 22328CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 36.13 |
| 22328 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 36.79 |
| 22328YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 35.4 |
| 22328-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 140 | 300 | 102 | 34.4 |
| 22328EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 37.33 |
| 22328 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 34 |
| 22328EVBC4 | Отклонения основных размеров. | 140 | 300 | 102 | 0 |
| 22328UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 140 | 300 | 102 | 36.1 |
| 22328UAVS1 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 200°C. | 140 | 300 | 102 | 35.52 |
| 22328EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 38.67 |
| 22328EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 140 | 300 | 102 | 41 |
| 22328CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 35.4 |
| 22328 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 34 |
| 22328EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 34.72 |
| 22328EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 140 | 300 | 102 | 40.6 |
| 22328CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 43.4 |
| 22328EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 35.6 |
| 22328MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 34.37 |
| 22328KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 140 | 300 | 102 | 35.4 |
Модификации подшипника 22328A2XK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
