Роликовый подшипник 22240 ACKMBW33+H3140
Подшипник 22240 ACKMBW33+H3140 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22240, размер 180*360*98 мм.
Отечественный аналог - 13536АМН.
Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 180 мм
Наружный диаметр: 360 мм
Ширина: 98 мм
Масса: 55.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

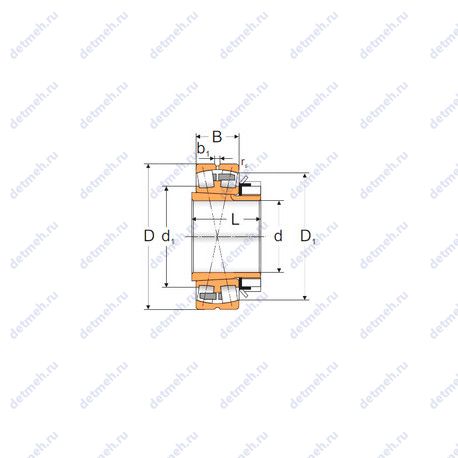

Таблица размеров и характеристик подшипника 22240 ACKMBW33+H3140
Производитель MPZ
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 1100 об/мин;
- Частота вращения предельная при жидкой смазке - 1400 об/мин;
- Грузоподъемность статическая - 2016 кн;
- Грузоподъемность динамическая - 1270 кн;
Исходные данные для расчета:
- Расчетный коэффициент (Y2) - 3.44;
- Расчетный коэффициент (Y1) - 2.31;
- Расчетный коэффициент (Y0) - 2.26;
- Расчетный коэффициент (e) - 0.29;
Прочие характеристики:
- Размер (b1) - 16 мм.;
- Размер (d1) - 247 мм.;
- Размер (D1) - 311.4 мм.;
- Размер (r5 min.) - 4 мм.;
- Размеры. мм - 180x360x98.0;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (L) - 150;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 22240 ackmbw33+h3140;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 98.0 мм.;
- Ширина (высота) (B) - 98.0 мм.;
- Внешний диаметр - 360 мм;
- Внутренний диаметр - 180. мм;
- Масса - 55.6 кг;
- Высота. мм - 98.0;
В таблице приведены основные размеры подшипника 22240 ACKMBW33+H3140, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22240 ACKMBW33+H3140
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22240 | Основное исполнение. | 200 | 360 | 98 | 43.9 |
| 22240E | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44.8 |
| 22240B | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44 |
| 22240R | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 45 |
| 22240RK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 44 |
| 22240BK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 43 |
| 22240EK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 44.8 |
| 22240 K | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 43.9 |
| 22240MB | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44.41 |
| 22240MBK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 43.41 |
| 22240W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.5 |
| 22240-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 43.3 |
| 22240YMB | Штампованный сепаратор из листовой латуни. | 200 | 360 | 98 | 43 |
| 22240RHA | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 42 |
| 22240MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.5 |
| 22240CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 200 | 360 | 98 | 42.6 |
| 22240RHAK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 41 |
| 22240CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 42.6 |
| 22240CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 42.64 |
| 22240 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.2 |
| 22240EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 45.4 |
| 22240-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 42.3 |
| 22240-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44.2 |
| 22240 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.64 |
| 22240 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.2 |
| TL22240CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 200 | 360 | 98 | 42.6 |
| 22240CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 51.3 |
| 22240MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 42.96 |
| 22240EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 46.57 |
| 22240-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.96 |
| 22240 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.5 |
| 22240-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 54.4 |
| TL22240CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 42.6 |
| 22240KYMW33 L | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43 |
| 22240 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 42.5 |
| 22240-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 45.1 |
| 22240SWRCAg2ME4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 360 | 98 | 0 |
| 22240KYMW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 360 | 98 | 43 |
| 22240YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 360 | 98 | 43 |
| 22240-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 200 | 360 | 98 | 42.1 |
Модификации подшипника 22240 ACKMBW33+H3140 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 22240 ACKMBW33+H3140
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| МПЗ | 13536АМН | 180 | 360 | 98 | ГОСТ |
| MPZ | 22240 ACKMBW33+H3140 | 180 | 360 | 98 | ISO |
Аналог подшипника 22240 ACKMBW33+H3140 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
