Роликовый подшипник 22240-K-MB-W33
Подшипник 22240-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22240, размер 200*360*98 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

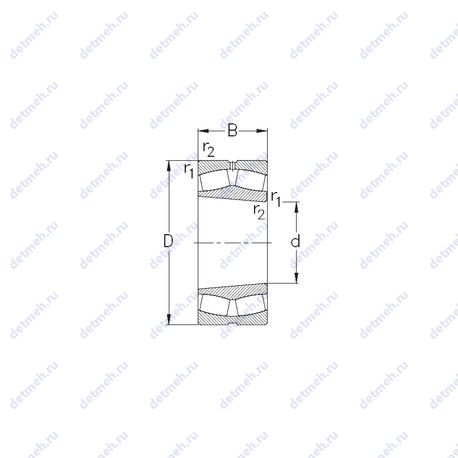

Таблица размеров и характеристик подшипника 22240-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 1160 кн
- Частота вращения предельная: 2200 об/мин
- Грузоподъемность статическая: 1760 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 22240-k-mb-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 3.3
- Расчетный коэффициент (Y1): 2.3
- Расчетный коэффициент (Y0): 2.2
- Расчетный коэффициент (e): 0.29
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r2 min.): 4 мм
- Размер (r1 min.): 4 мм
- Размеры. мм: 200x360x98
Габаритные и посадочные размеры:
- Масса: 45.1 кг
- Ширина наружной обоймы (C): 98 мм.
- Ширина (высота) (B): 98 мм
- Высота. мм: 98
- Внешний диаметр: 360 мм
- Внутренний диаметр: 200 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 3
- ROLEK Масса: 43.5
- ROLEK Ширина: 98
- ROLEK Внутренний диаметр: 200
- ROLEK Внешний диаметр: 360
В таблице приведены основные размеры подшипника 22240-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22240-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22240 | Основное исполнение. | 200 | 360 | 98 | 43.9 |
| 22240E | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44.8 |
| 22240B | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44 |
| 22240R | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 45 |
| 22240RK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 44 |
| 22240BK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 43 |
| 22240EK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 44.8 |
| 22240 K | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 43.9 |
| 22240MB | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44.41 |
| 22240MBK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 43.41 |
| 22240W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.5 |
| 22240YMB | Штампованный сепаратор из листовой латуни. | 200 | 360 | 98 | 43 |
| 22240RHA | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 42 |
| 22240-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 43.3 |
| 22240CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 200 | 360 | 98 | 42.6 |
| 22240RHAK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 41 |
| 22240MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.5 |
| 22240-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 42.3 |
| 22240-B-MB | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 360 | 98 | 44.2 |
| 22240CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 42.6 |
| 22240EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 45.4 |
| 22240 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.64 |
| 22240 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.2 |
| 22240CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 42.64 |
| 22240CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 51.3 |
| TL22240CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 200 | 360 | 98 | 42.6 |
| 22240MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 42.96 |
| 22240EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 46.57 |
| 22240 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.2 |
| 22240-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.96 |
| 22240 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43.5 |
| 22240-B-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 54.4 |
| TL22240CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 200 | 360 | 98 | 42.6 |
| 22240 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 42.5 |
| 22240KYMW33 L | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 360 | 98 | 43 |
| 22240SWRCAg2ME4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 360 | 98 | 0 |
| 22240KYMW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 360 | 98 | 43 |
| 22240YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 360 | 98 | 43 |
| 22240-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 200 | 360 | 98 | 42.1 |
| 22240YMW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 200 | 360 | 98 | 43 |
Модификации подшипника 22240-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 22240-K-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NKE | 22240-K-MB-W33 | 200 | 360 | 98 | ISO |
| NIS | 22240-K-MB-W33 | 200 | 360 | 98 | ISO |
Аналог подшипника 22240-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
