Роликовый подшипник 248/1180

Подшипник 248/1180 — это импортный роликовый радиальный сферический подшипник, двухрядный, является основным конструктивным исполнением, размер 1180*1420*243 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 1180 мм
Наружный диаметр: 1420 мм
Ширина: 243 мм
Масса: 770 кг

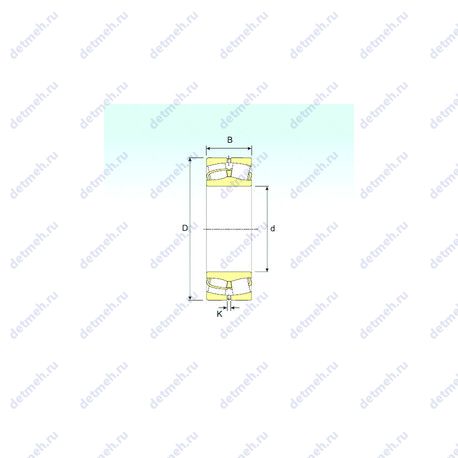

Подшипник 248/1180 чертеж — Чертеж подшипника 248/1180

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 248/1180

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 243 мм.
Масса: 770 кг
Ширина (высота) (B): 243 мм.
Высота. мм: 243
Внешний диаметр: 1420 мм
Внутренний диаметр: 1180. мм

Прочие характеристики:

Размер (K): 12 мм.
Уплотнение: нет
Количество дорожек качения: 2
Размеры. мм: 1180x1420x243

Классификация:

Тип: сферический
Форма роликов: бочкообразные
Основной тип: роликовый радиальный сферический
Обозначение: 248/1180
Нагрузка: радиальная
Тела качения: ролики

Пропускная способность:

Частота вращения предельная при жидкой смазке: 288 об/мин
Частота вращения предельная при пластичной смазке: 230.4 об/мин
Грузоподъемность статическая: 26460 кн
Грузоподъемность динамическая: 7555.8 кн

В таблице приведены основные размеры подшипника 248/1180, технические характеристики и номинальные значения.

Таблица модификаций подшипника 248/1180

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
248/1180 K	Коническое внутреннее отверстие, конусность 1:12.	1180	1420	243	770
248/1180-B-MB	Роликовый радиальный сферический подшипник, двухрядный.	1180	1420	243	790
248/1180 CAFA/W20	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из стали или специального чугуна. Три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	1180	1420	243	770
248/1180 CAK30FA/W20	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Механически обработанный сепаратор из стали или специального чугуна. Три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	1180	1420	243	770

Модификации подшипника 248/1180 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
248/1180-B-MB	1180	1420	243
248/1180 K	1180	1420	243	Проточка на внешнем кольце для смазки
248/1180 CAK30FA/W20	1180	1420	243	Проточка на внешнем кольце для смазки
248/1180 CAFA/W20	1180	1420	243
