Подшипник 22380 ISO
22380 — это импортный сферический подшипник, двухрядный, является основным конструктивным исполнением.
Отечественный аналог - 3680.
Размер подшипника: 400*820*243 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 400 мм
Наружный диаметр: 820 мм
Ширина: 243 мм
Масса: 650 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 22380
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22380 CAK/W33 + OH 3280 H | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 820 | 820 | 243 | 0 |
| 22380MW33 | 400 | 820 | 243 | 635 | |
| 22380-E1A-MB1 | 400 | 820 | 243 | 620 | |
| 22380 K | 400 | 820 | 243 | 650 | |
| 22380 EKW33+AOH3280 | 380 | 820 | 243 | 675 | |
| 22380 EKW33+OH3280 | 380 | 820 | 243 | 735 | |
| 22380 CA/W33 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 400 | 820 | 243 | 650 |
| 22380 CAK/W33 | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 400 | 820 | 243 | 640 |
| 22380YMB | 400 | 820 | 243 | 613 | |
| 22380B | 400 | 820 | 243 | 607 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 22380
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-11 | 3680 | 400 | 820 | 243 | ГОСТ |
| ISB | 22380 | 400 | 820 | 243 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 22380
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 22380MW33 | 400 | 820 | 243 | |||
| 22380-E1A-MB1 | 400 | 820 | 243 | |||
| 22380 K | 400 | 820 | 243 | Проточка на внешнем кольце для смазки | ||
| 22380 CA/W33 | 400 | 820 | 243 | |||
| 22380 CAK/W33 | 400 | 820 | 243 | Проточка на внешнем кольце для смазки | ||
| 22380YMB | 400 | 820 | 243 | |||
| 22380B | 400 | 820 | 243 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 22380
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - роликовый радиальный сферический;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Обозначение - 22380;
- Форма роликов - бочкообразные;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 400x820x243;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (K) - 12 мм.;

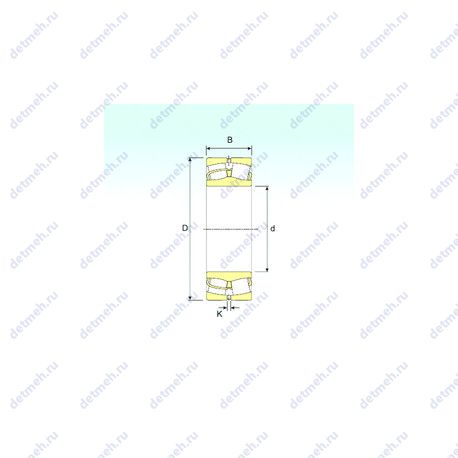

Габаритные и посадочные размеры:
- Внутренний диаметр - 400 мм;
- Внешний диаметр - 820 мм;
- Высота. мм - 243;
- Ширина (высота) (B) - 243 мм.;
- Ширина наружной обоймы (C) - 243 мм.;
- Масса - 650 кг;
Пропускная способность:
- Грузоподъемность динамическая - 7350 кн;
- Грузоподъемность статическая - 10192 кн;
- Частота вращения предельная при пластичной смазке - 573.75 об/мин;
- Частота вращения предельная при жидкой смазке - 675 об/мин;
