Роликовый подшипник 1097776ЛМ

Подшипник 1097776ЛМ — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 1097776, размер 380*620*170 мм.

Стандарт: ГОСТ
Бренд: SPZ-GROUP
Внутренний диаметр: 380 мм
Наружный диаметр: 620 мм
Ширина: 170 мм
Масса: 251 кг

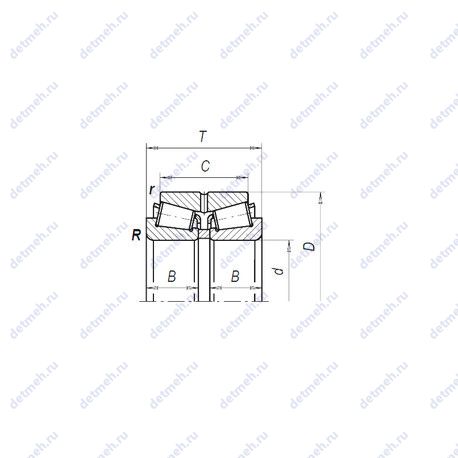

Подшипник 1097776ЛМ чертеж — Чертеж подшипника 1097776ЛМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1097776ЛМ

Производитель SPZ-GROUP

SPZ-GROUP (Самарские подшипниковые заводы) - крупный российский производитель подшипников, работающий с 1942 года. Компания специализируется на выпуске конических, цилиндрических и сферических роликовых подшипников, применяемых в машиностроении, металлургии, транспорте и других отраслях. SPZ-GROUP ориентируется на современные технологии и международные стандарты качества, что делает её одним из лидеров рынка.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 170 мм.;
Масса - 251 кг;
Радиус наружней фаски - 1.8 мм.;
Радиус внутренней фаски (R) - 4.7 мм.;
Ширина (высота) (B) - 106 мм.;
Ширина рабочая (T) - 241 мм.;
Внешний диаметр - 620. мм;
Внутренний диаметр - 380. мм;

Прочие характеристики:

Номер по ГОСТ - 1097776лм;
Уплотнение - нет;
Количество дорожек качения - 2;

Пропускная способность:

Грузоподъемность статическая - 6099 кн;
Грузоподъемность динамическая - 3139 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 1097776ЛМ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1097776ЛМ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1097776	Основное исполнение.	380	620	170	0
1097776M	Роликовый радиально-упорный подшипник, двухрядный.	380	620	106	243.92
1097776 М	Модифицированный контакт..	380	620	170	240
1097776 АМ	Повышенная грузоподъемность. Модифицированный контакт..	380	620	242	240

Модификации подшипника 1097776ЛМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
